PADS原理图转换Altium原理图
各公司PCB设计软件有别,且产品原理存在特性,所以有各版本原理图转换的需求。

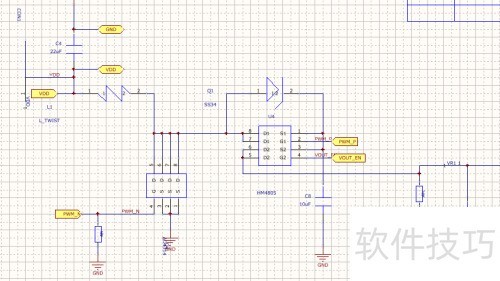

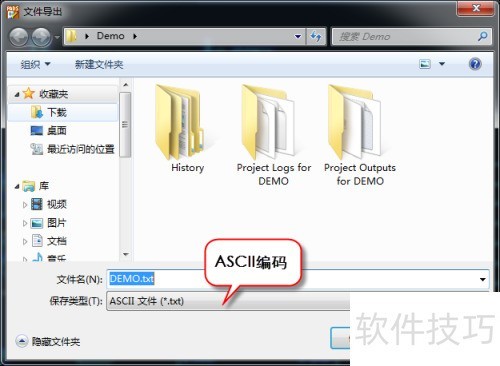

1、 在PADS Logic中打开图11 - 56所示需转换的原理图,然后执行菜单里File(文件)—Export(导出)命令,导出一个ASCII编码格式的TXT文档。


2、 点击保存后,会弹出ASCII输出设置,将所有参数全部选中输出,文件版本选择最低的Pads Logic2005进行输出。

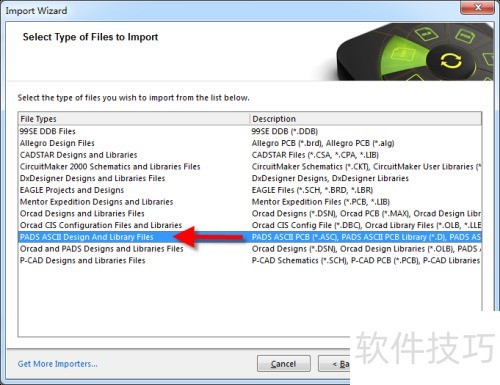

3、 打开Altium17软件,从菜单中执行File - Import Wizard命令,接着选择PADS ASCII Design And Library Files这一导入选项。

4、 选择刚导出的TXT文档,再点击Next。

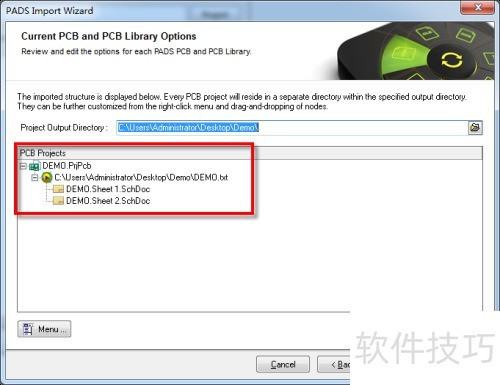

5、 按照向导设定输出文件路径并预览工程文件,再点击Next,依照向导转换,直至转换完成。

6、 软件存在兼容性问题,转换时可能有无法预见的错误,所以转换后的原理图仅供参考,若使用需修正并确认。
