PADS作为常用的PCB设计软件，接下来给大家讲讲在PADS里怎么设计标准贴片SOP - 8的封装。

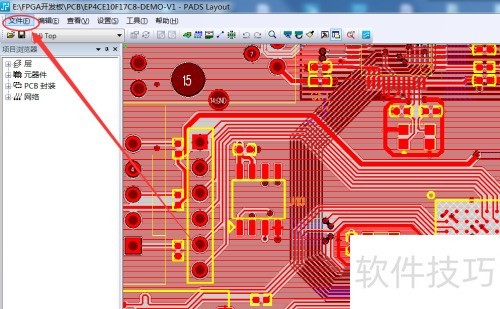

1、 首先打开PADS Layout软件，接着单击选项，可参照图。

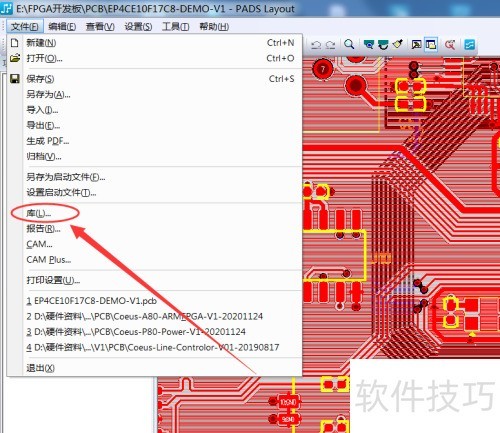

2、 第二步：点击选项，详见图示。
3、 第三步：点击选中选项，再点击按钮，可参照图示。

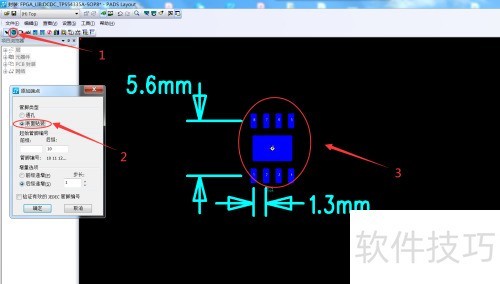

4、 第四步：添加SOP - 8封装晶振的八个焊盘引脚，焊盘间距见图示。

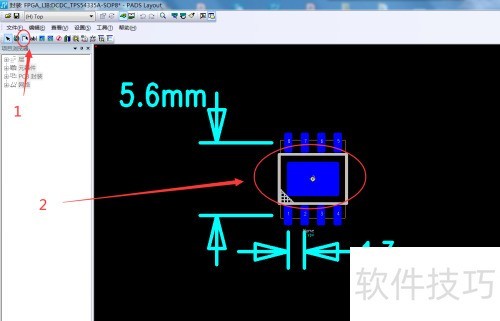

5、 第五步：添加SOP - 8封装的外形丝印，丝印样式所示。

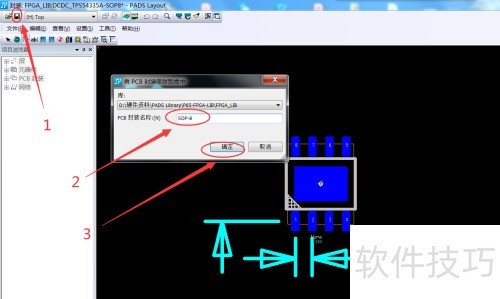

6、 第六步：完成SOP - 8封装设计后，点击，输入封装名，再点击就行，所示。
