PADS打开DXP 的PCB文件
软件分类：CAD软件大小：142.95 MB时间：2023-01-04
软件介绍：PADS Layout/ Router支持完整的PCB设计流程，涵盖了从原理图网表导入，规则驱动下的交互式布局布线，DRC/DFT/DFM校验与分析，直到最后的生产文件（Gerber）、装配文件及物料清单（BOM）输出等全方位的功能需求，确保PCB工程师高效率地完成设计任务.
因工作需经常在两个软件间转换。PADS转DXP的方法是网上学的，DXP转PADS之前一直没找到方法，后来同事给了个高版本的，就容易多了，为防遗忘特记录下来。
1、 DXP软件的操作：
2、 打开PCB文件，于项目档中点击文件，右键选择另存为（SAVE AS）。

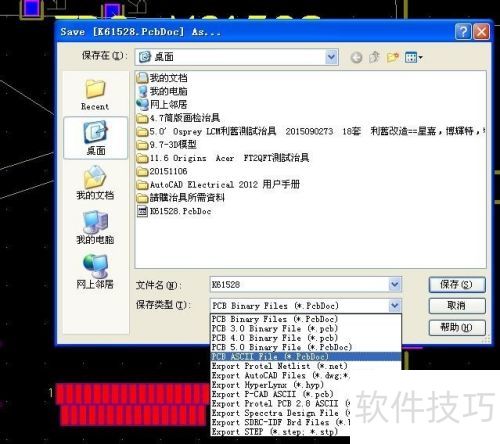

3、 将保存类型选择为PCB ASCII FILE。

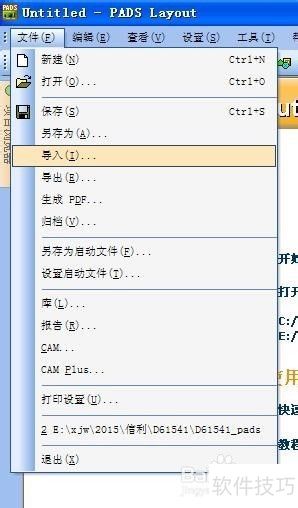

4、 打开PADS软件并进行导入。

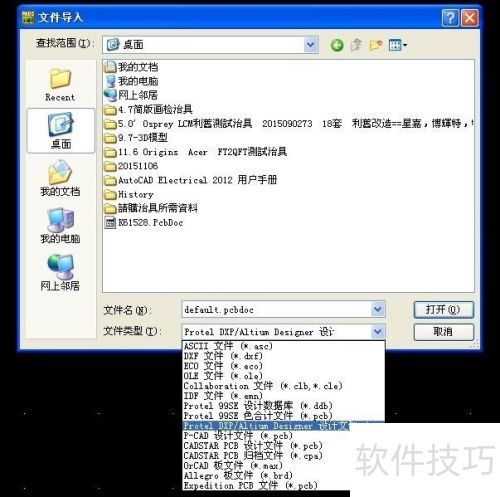

5、 选择PROTEL DXP/*设计文件类型。选中刚另存的文件并打开，点击OK。虽然有些参数或许仍需调整，但已能看到PCB文件了。
文章标题：PADS打开DXP 的PCB文件
文章链接：//www.hpwebtech.com/jiqiao/332285.html
为给用户提供更多有价值信息，ZOL下载站整理发布，如果有侵权请联系删除，转载请保留出处。
