PADS是常见的PCB设计工具，下面介绍如何用PADS设计标准二极管SOD-123的封装。

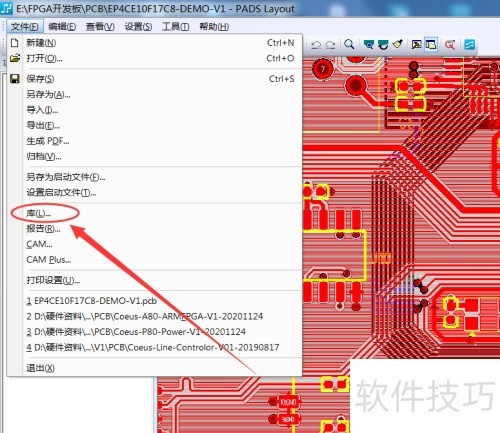

1、 首先，打开PADS Layout软件，点击菜单，所示。
2、 第二步：点击选项，所示。

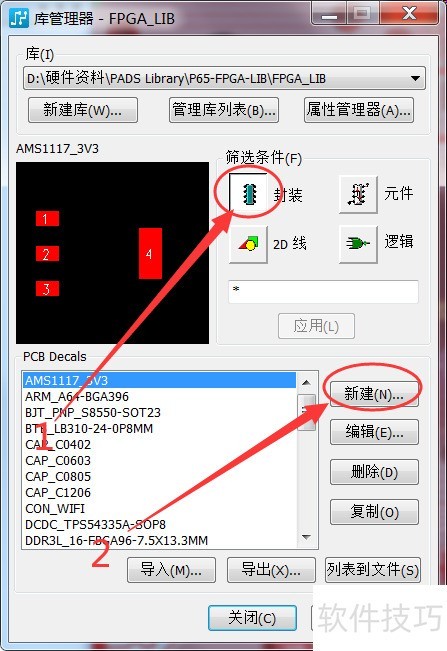

3、 第三步：点击选择选项，随后点击按钮，参照图示进行操作。

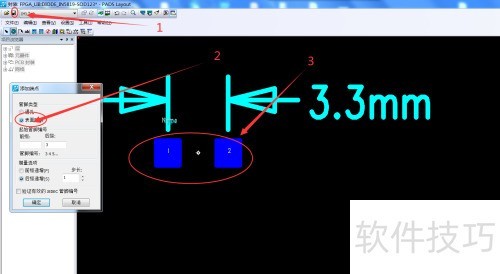

4、 第四步：添加SOD-123封装二极管的两个焊盘引脚，确保焊盘间距符合图示要求。
5、 第五步：添加二极管SOD-123封装外形的丝印，参照图示。
6、 完成二极管SOD-123封装设计后，点击，输入名称，再点击，操作所示。
