在CAM350中怎样达成PCB拼板？

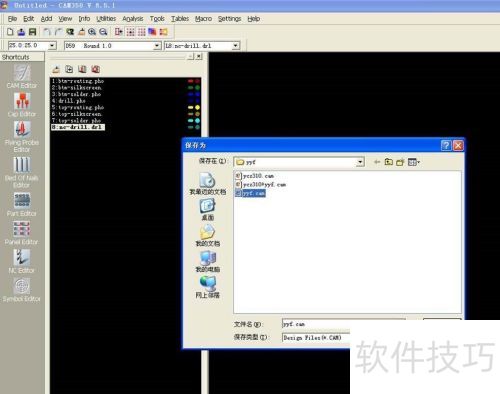

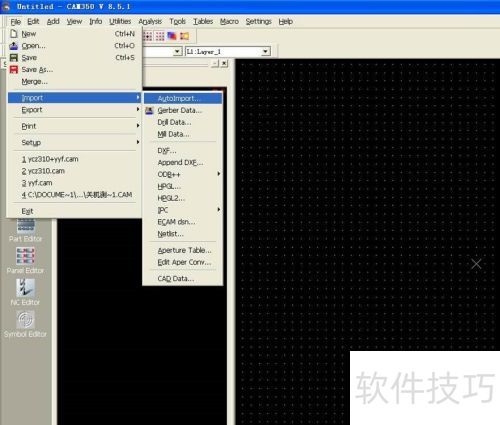

1、 先将需拼的板子另存为CAM光绘文件。

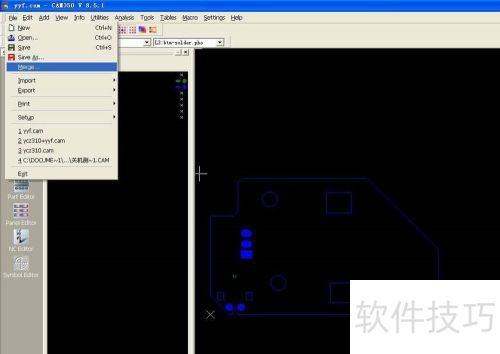

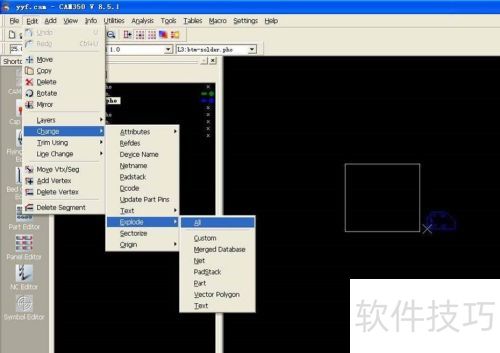

2、 利用merge功能导入要拼版的光绘文件，步骤如下。

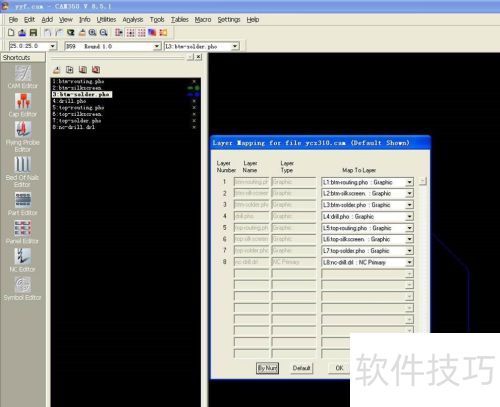

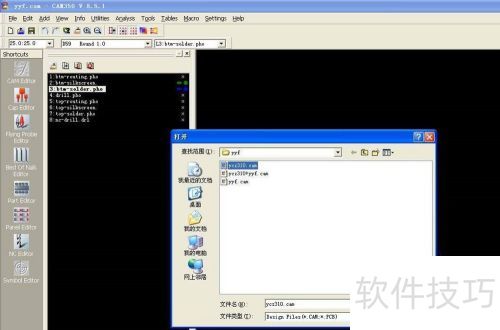

3、 选择要拼版的CAM光绘及其对应的层并打开。

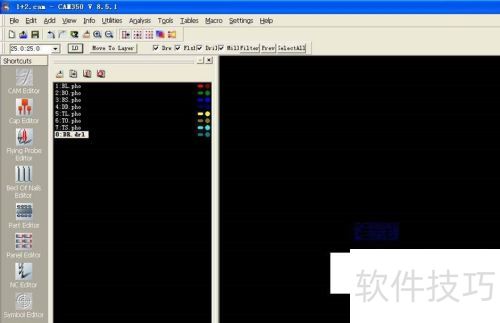

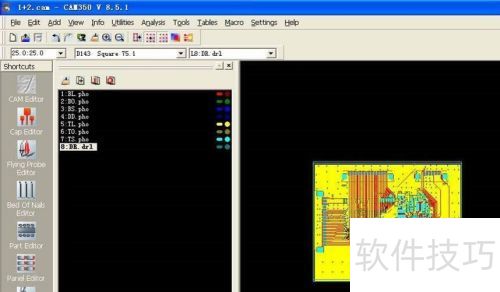

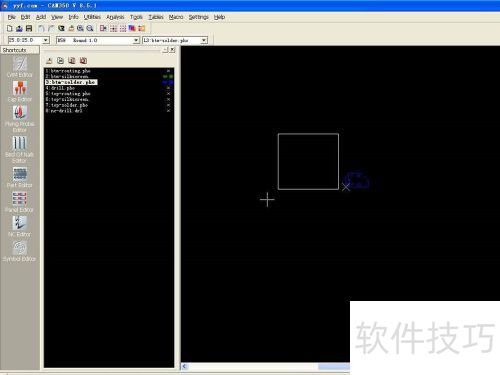

4、 先选定放置的位置，再将需拼板的PCB显示出来。

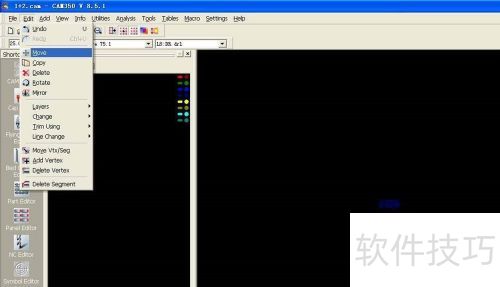

5、 调用move指令，会出现所示的鼠标图标。

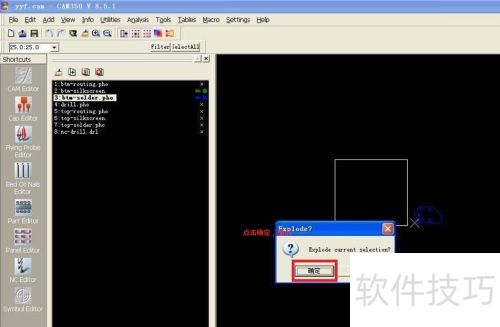

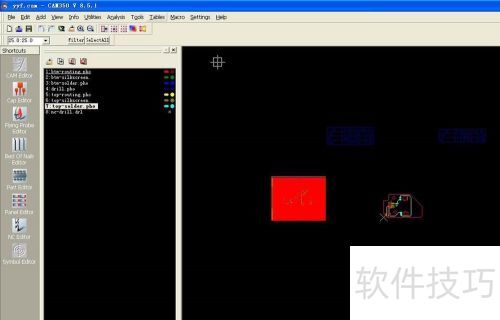

6、 按下W键后，用左键选择所需区域，选完再点左键，即选中图中白色区域。
7、 右键点击以选定，移至合适处再左键点击。

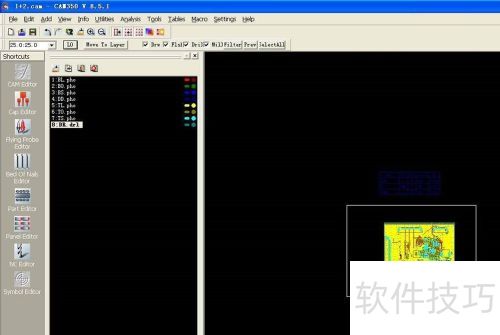

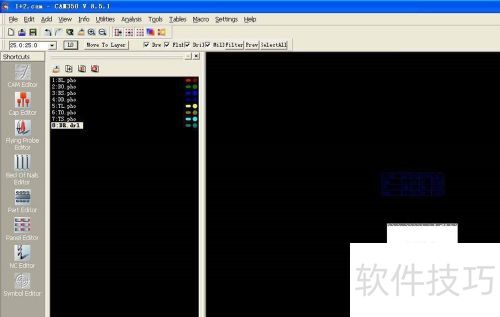

8、 选择完毕后，按ESC退出移动，显示情况。
