机械行业的小伙伴们常常要绘制齿轮，CAXA软件能快速绘制，下面给大家介绍一下具体方法。

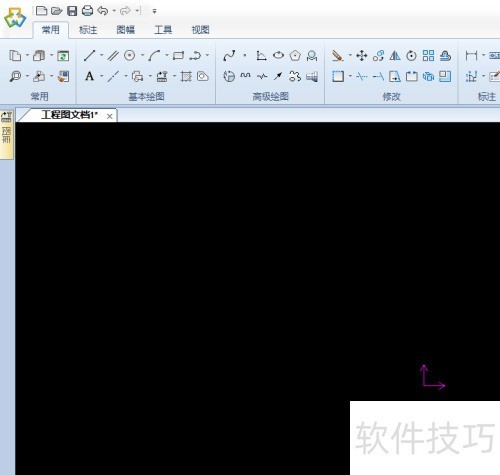

1、 启动CAXA电子图板软件，进入绘图界面。

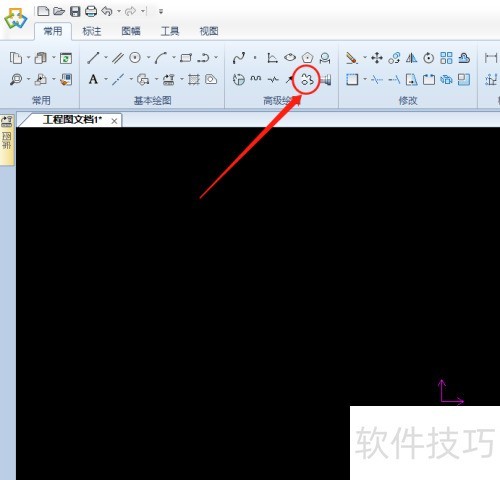

2、 点击锯齿状图标。

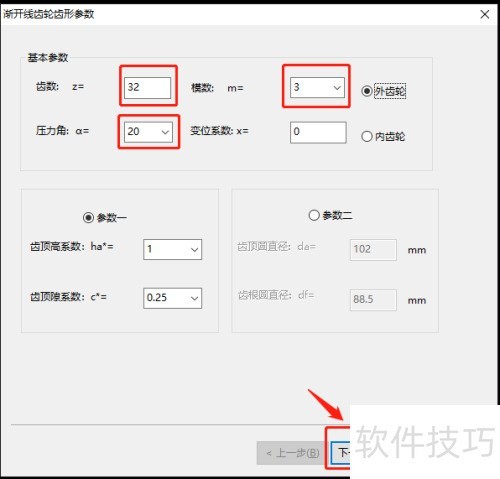

3、 输入齿轮参数，例如齿数32、模数3、压力角20，齿顶高与齿顶系数默认，然后点击下一步。

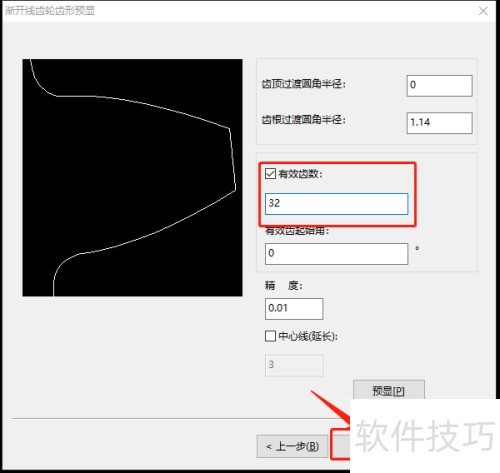

4、 填写与上一步对应的有效齿数，其余参数默认，然后点击完成。

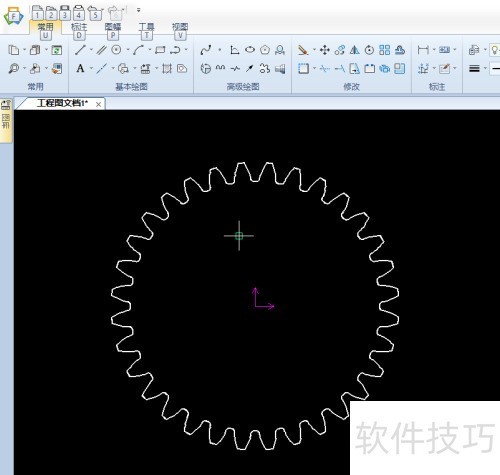

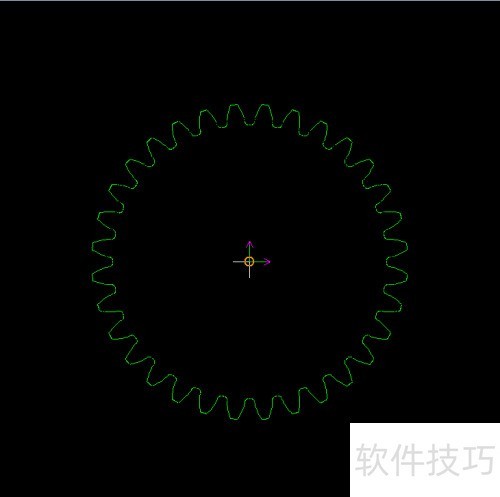

5、 在绘图区确定中心点，单击，齿形即现，再依实际情况添加键槽孔等。
