CAXA电子图板怎样阵列图形

用CAXA电子图板2007绘图时，常要画规则排列的图形，一个个画很麻烦。那如何利用阵列功能来绘制这种规则排列的图形？

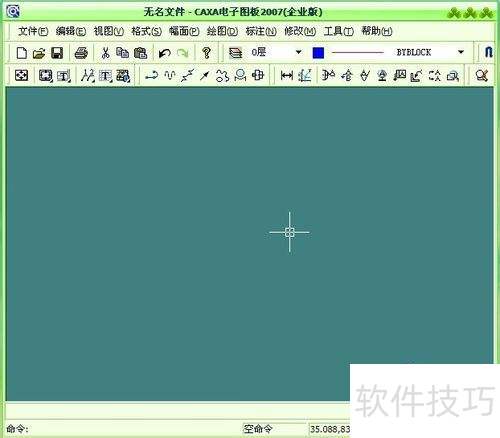

1、 先鼠标点击CAXA电子图板桌面快捷方式，打开一个绘制窗口。

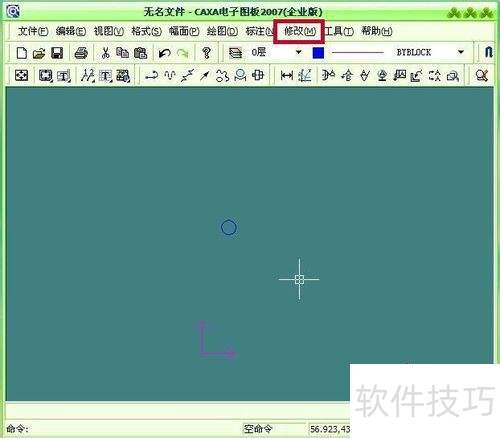

2、 电子图版打开后，于窗口上方绘制好待阵列图形，接着点击窗口最上方的修改按钮。

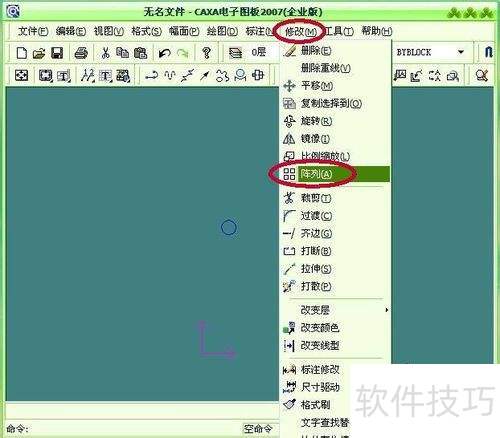

3、 点击修改后会弹出下拉菜单，接着将鼠标移至修改的下拉菜单里找到阵列，再用鼠标点击阵列。

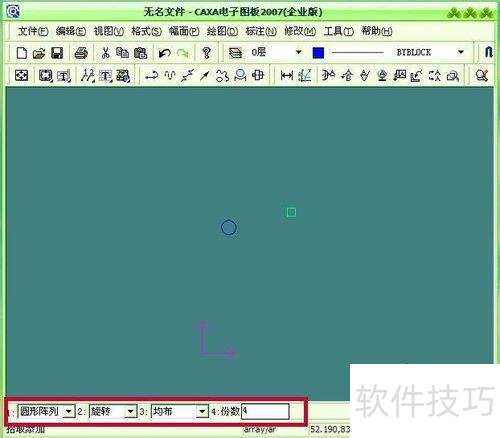

4、 鼠标点击阵列后，阵列设置窗口会出现在窗口左下角。

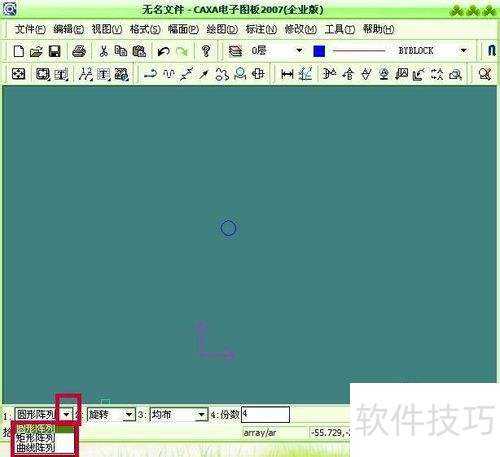

5、 在阵列设置窗口左侧，鼠标点击圆形阵列后的向下箭头，下拉以选择阵列类型。

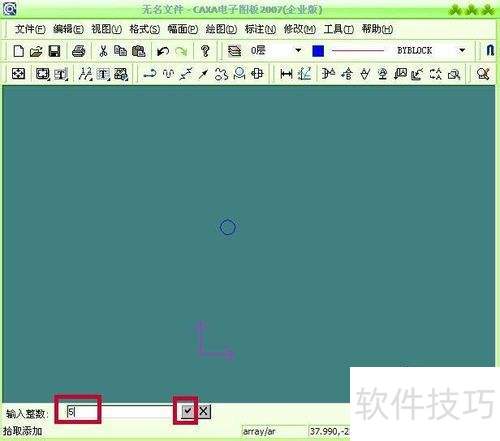

6、 选好阵列类型后，点击后面的行数，输入整数确定阵列行数，再点击后面的勾。

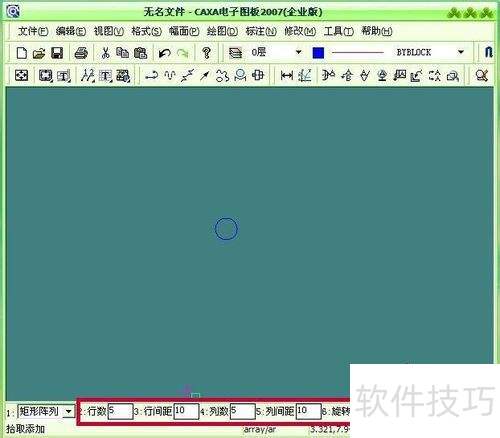

7、 依照上述方法，依次将行数后面的行间距、列数、列间距的数据输入进去。这里的行数为上下的个数，列数是左右的个数，行间距为上下之间的中心距离，列间距为左右之间的中心距离。

8、 设定阵列数据后，鼠标左键点击待阵列图形，此时被选中的图形会变为虚线。

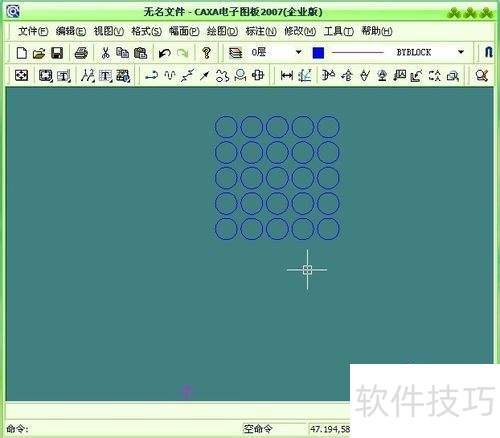

9、 选中要阵列的图形后，点击鼠标右键即可完成阵列，图形阵列完成就能看到阵列后的图形了。
