如何用三维CAD中望3D进行便捷的齿轮装配

在设计传动装置时，涉及齿轮装配是生产机床设备等传动系统企业的常见需求。工程师通常需要借助三维CAD软件为齿轮添加啮合关系，以确保产品能够实现动力传递或变速功能。中望3D是一款拥有全球自主知识产权的工业级三维CAD/CAM软件，除了提供便捷的齿轮设计、装配及啮合关系定义功能外，还能模拟齿轮的运动状态，助力设计者提前发现潜在问题，优化设计方案。

1、 以下以减速箱中的齿轮传动为例，展示中望3D如何高效完成齿轮装配任务。通过中望3D，设计者可以轻松创建齿轮模型，定义精确的啮合关系，并通过动态模拟验证传动性能，从而显著提升工作效率，简化设计流程。这种集成化解决方案为传动装置设计带来了全新的便利性。

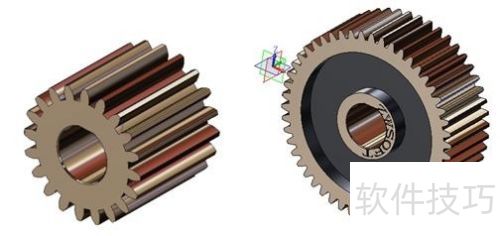

2、 齿轮装配前，要先设计好待装配的齿轮零件。本例中，需装配图2、图3所示的两个齿轮零件。

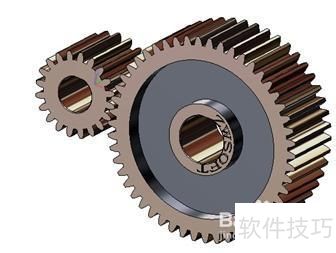

3、 接下来，使用中望3D软件，将下图中的两个齿轮零件进行装配。通过装配模块里的对齐功能，能够轻松设定齿轮间的装配关系与啮合关系，具体效果所示。

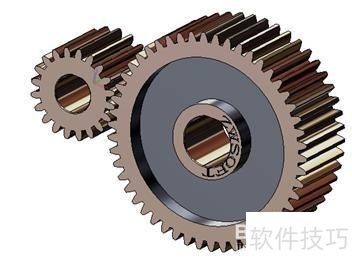

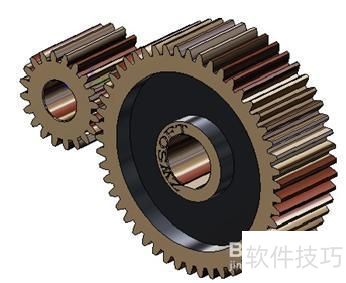

4、 齿轮运动模拟。借助中望3D软件，能够对已装配完成的齿轮进行运动仿真。这项功能便于设计师提前发现潜在问题，有效降低因反复打样而产生的成本消耗。图一展示的是齿轮运动前的状态（此时ZWSOFT字样位置固定），图二则为齿轮运动后的情况（ZWSOFT字样位置发生改变）。
