使用中望3D创建法兰盘零件模型

法兰盘是一种重要的回转体零件，主要起联接作用。本文要给大家介绍怎样用三维CAD/CAM软件中望3D快速创建法兰盘零件模型。在操作时，三维CAD初学者能很好地掌握运用中望3D的拉伸、圆周阵列、添加加强筋、倒圆角等特征操作构建三维实体模型的方法。

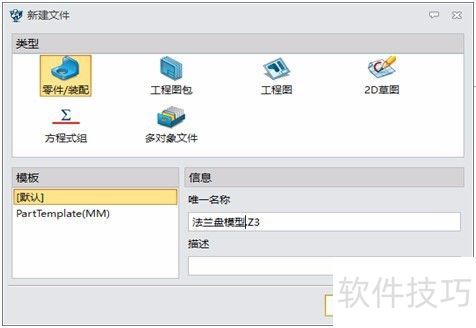

1、 创建新的零件。

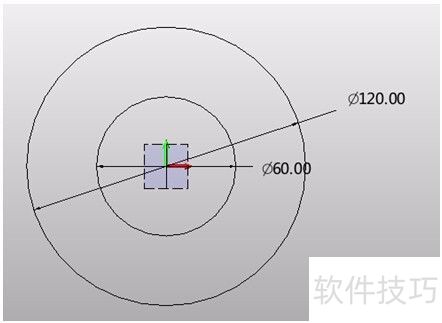

2、 在xy平面插入草图并开始绘制（标记为草图1），点击圆，绘制圆心在原点、半径分别为120mm和60mm的两个圆。

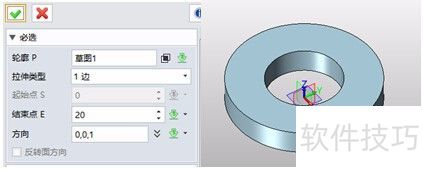

3、 点击拉伸功能来设置参数，从而得到圆柱1。

4、 点击插入草图选项，在圆柱体的外端剖面所在平面获取草图2。

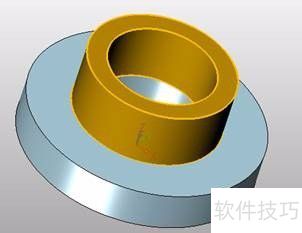

5、 在草图2之上，画以坐标原点为圆心，直径75mm与55mm的圆，再点拉伸，便可得到圆柱2。

6、 点击插入草图得到草图3，在圆柱1上端平面这个平面上，绘制一个距圆柱体轴心47mm的点。

7、 点击孔这一选项，参照本案例里零件的构造状况，选定点的位置，依照图10设置参数，绘制直径12mm的孔。

8、 点击阵列选项，选取圆形整列。

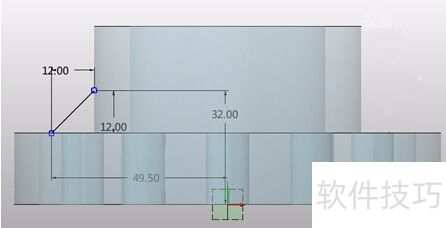

9、 点击插入草图，在xz平面绘制草图4。

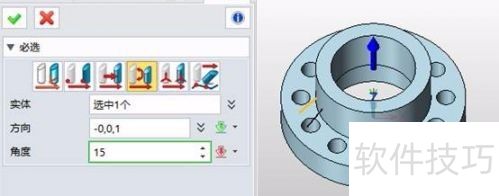

10、 点击移动选项，选中草图4里所绘的线，绕z轴方向旋转15度。

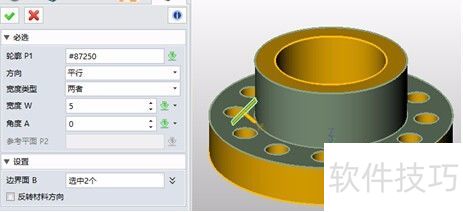

11、 点击筋选项，将筋的厚度设为5mm。

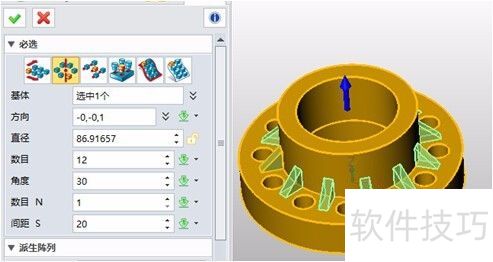

12、 点击阵列，此步骤跟上面对孔的阵列操作类似。

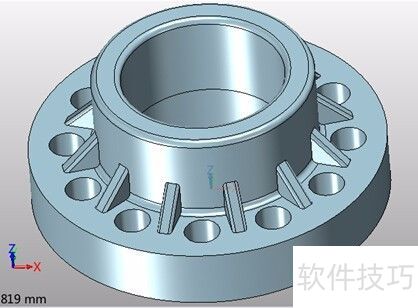

13、 点击圆角来给法兰盘生成圆角特征，圆柱边圆角2mm，筋的边圆角1mm。

14、 完成法兰盘零件在三维CAD/CAM软件中望3D中的建模，只需经过上述两大步骤的操作即可。

15、 经过这次建模操作，大家应该能更好地掌握使用中望3D进行三维实体模型构建的方法，像拉伸、圆周阵列、加加强筋、倒圆角等特征操作。
