三维CAD教程:中望3D复杂模具多实体加工

在模具加工时，要是碰到图形复杂的情况，CAD设计师往往会对一些图形进行简化与修改，把镶件槽、水路和顶针孔填满。中望3D作为CAD/CAM一体化软件，在模具加工上给用户带来极大便利。其CAD和CAM功能强大，能提升用户的加工与编程效率，让编程刀路更合理。下面咱们就来看一下复杂模具多实体的加工步骤。

1、 中望3D的CAM中无图层控制。我们的解决办法是，将简化后的实体以装配方式制为子零件，或者利用对象管理功能里的复制功能复制原图再简化。（见图一）

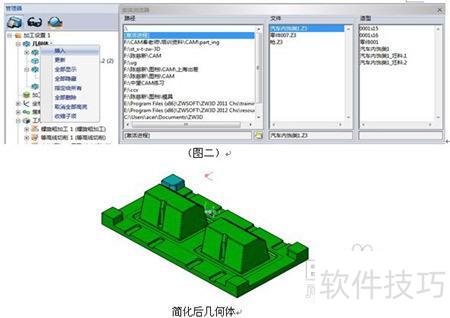

2、 2、加工时插入零件几何体，于几何体文件管理的插入选项下，选择简化后的造型实体。（图二）

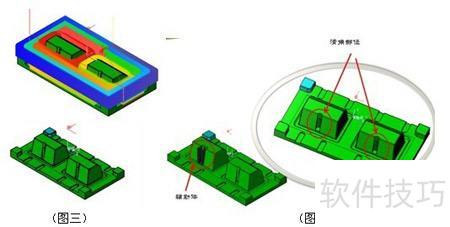

3、 3. 从简化后的实体入手进行编程。利用简化实体开粗，可让刀路在不必要的地方减少，优化刀路，提升编程与加工效率。开粗时选用D30R5的刀具进行加工。（图三）

4、 经工艺分析后，下一步要做清角以让刀路更合理，这就需要制作辅助体。接着将辅助体做成相应装配文件，再调入CAM模块下的零件几何体，如此便实现了多实体加工方案的CAM加工（见图四）。

5、 4. 借助辅助体进行清角。（图五）

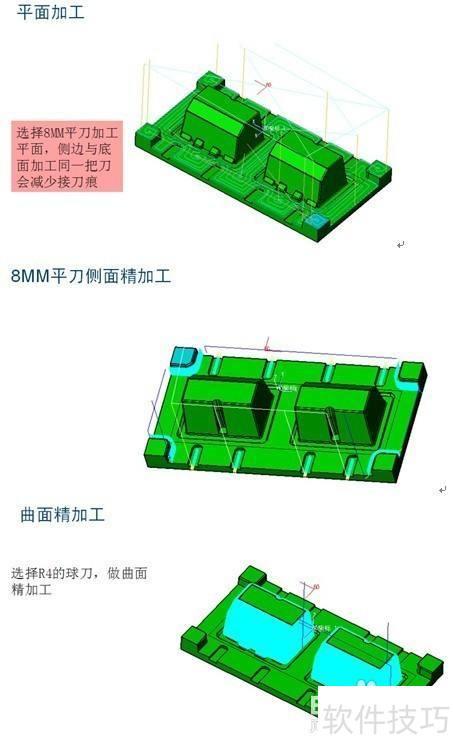

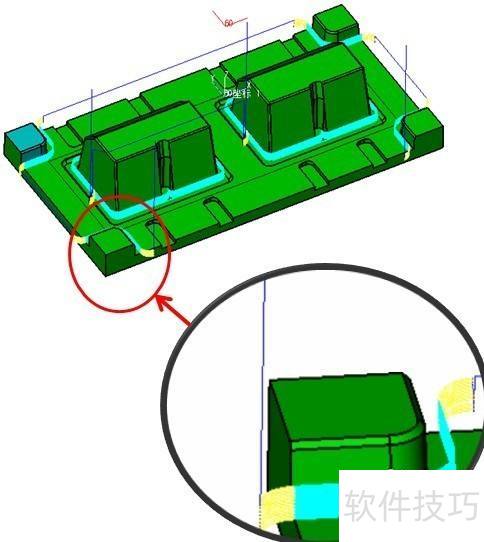

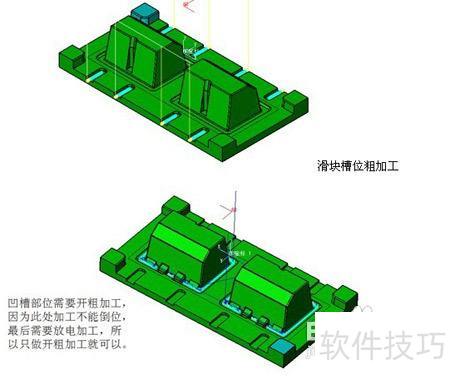

6、 5、对D30R5底部R角进行清理，根部R5圆角也要清理。封闭区域用等高顺铣加工，精定位的开放区域选择混合加工。（图六）

7、 七所示。
