中望3D复杂模具多实体加工(三维CAD教程)

?

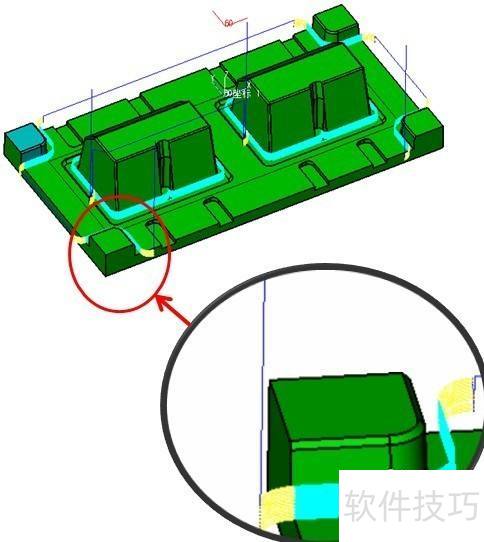

1、 中望3D的CAM中无图层控制。我们的解决办法是：将简化后的实体以装配方式制为子零件，或者利用对象管理功能中的复制功能复制原图再简化。（图一）

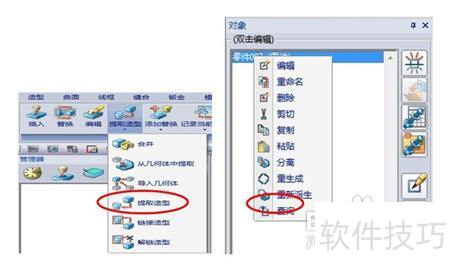

2、 2. 加工时插入零件几何体，于插入几何体文件管理下选简化后的造型实体。（图二）

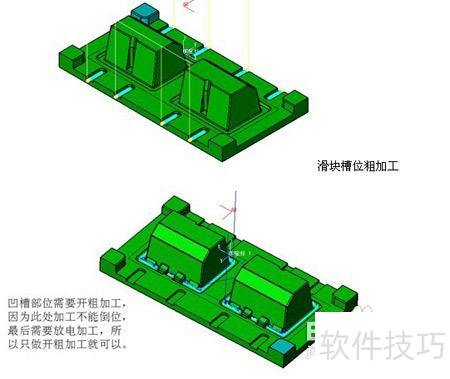

3、 3. 以简化后的实体进行编程和开粗操作。如此可减少不必要部位的刀路，优化刀路，提升编程与加工效率。开粗时选用D30R5的刀具来进行加工。（见图三）

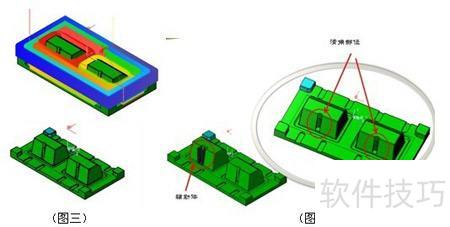

4、 经过工艺分析后，接下来要做清角工作。为使刀路更合理，需创建辅助体，再将辅助体制作为相应的装配文件，调入CAM模块下的零件几何体，这样就达成了多实体加工方案的CAM加工（四）。

5、 　　

6、 4. 借助辅助体进行清角。（图五）

7、 5、对D30R5底部的R角进行清理，根部R5圆角也要清理。封闭区域用等高顺铣加工，开放区域精定位，采用混合加工。（图六）
