如何用中望3D创新设计高空墙体清洁设备

我是一名院校机械系的学生，特别喜爱工业设计，平常也会自主开展产品三维CAD设计。今天要跟大家分享墙体清洁设备的创新设计——吸附式墙体清洁机器车，这是专门用于高空玻璃外墙清洁工作的机器。由于涉及复杂曲面建模设计，在老师提议下，我采用了建模功能强大的国产三维CAD中望3D来进行设计创作。我发现这个过程非常顺畅、高效，特别是即将升级的中望3D 2014SP新版，功能更强大且性能更稳定。现将相关内容整理成文章与大家分享。

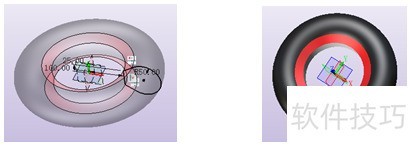

1、 按设计尺寸画车胎草图，再用旋转命令得出车轮基本外形，所示。

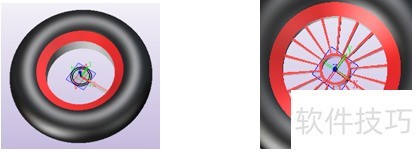

2、 画出车副草图，用拉伸命令绘制车副，再用阵列命令完成轮胎绘制，所示。

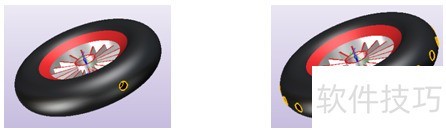

3、 建一个与轮胎相切的面，于该面画出吸附爪配合孔外形，拉伸成孔后环形阵列，即可完成吸附车轮制作，详见下图。

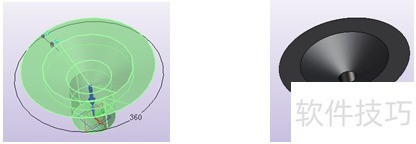

4、 用旋转命令画出吸附爪草图，再拉伸切除中间通孔，所示。

5、 新建装配，将吸附爪与吸附车轮组装，制成吸附车轮组件，所示。

6、 其余部分绘制时，运用旋转、放样、扫掠、拉伸等命令完成，详见下图。

7、 车轮设计完毕后开始设计车架。车架是其他零部件设计的参照，在车架上确定各部件位置后，根据位置分布来明确动力元件、防护壳、防护栏、水箱和钢结构等部件的尺寸。

8、 先设计好动力元件，再依据其大小设计动力元件盖子。

9、 然后依据钢结构的尺寸设计防护套与连接件的大小，大体外形完成后，按需逐步完善螺钉、轴等细小零部件。

10、 最终完成了吸附式墙体清洁机器车的设计工作。
