GCAN-211使用网络调试助手的具体方法讲解

在使用广成GCAN-211WIFI转CAN设备前，需用网络调试助手完成调试，但很多用户不太熟悉操作方法。接下来，我们就为大家介绍如何借助网络调试助手，轻松实现对GCAN-211设备的调试功能。

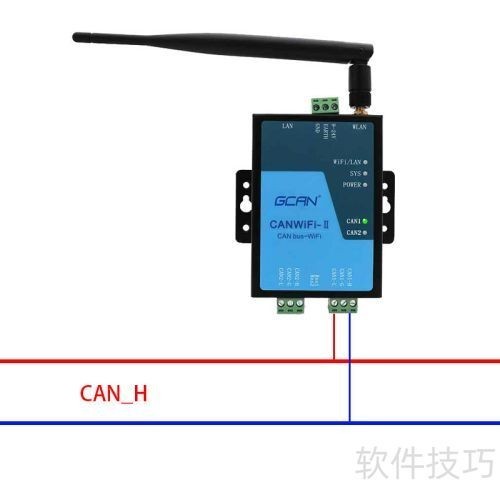

1、 调试前，请确保GCAN-211的CAN_H和CAN_L已正确连接至目标设备的CAN接口，所示。

2、 在调试前，请确保GCAN-211已完成配置。若通过电脑连接GCAN-211设备，可在设备上电后，进入计算机的cmd命令提示符（从开始菜单选择运行，输入cmd并确认）。随后依次输入arp -d和ping 192.168.1.11（或您设置的其他IP地址），验证GCAN-211与电脑是否成功连接。连接正常时，cmd窗口的显示效果所示。请按照此步骤操作以确保设备通信无误。

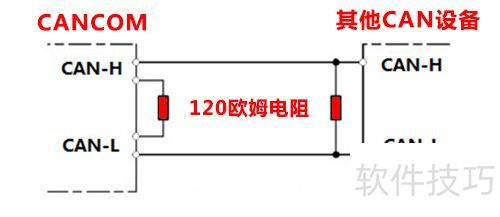

3、 确保GCAN-211与电脑连接正常，然后将其CAN接口与其他CAN设备连接。连接时，必须保证CAN总线两端均配有120Ω终端电阻，以确保通信稳定。

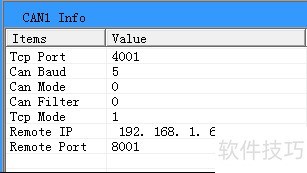

4、 在配置软件里，将CAN1通道的TCP Mode设为1，使GCAN-211设备处于TCP Server模式，同时把CAN波特率设为5，即250K，具体所示。

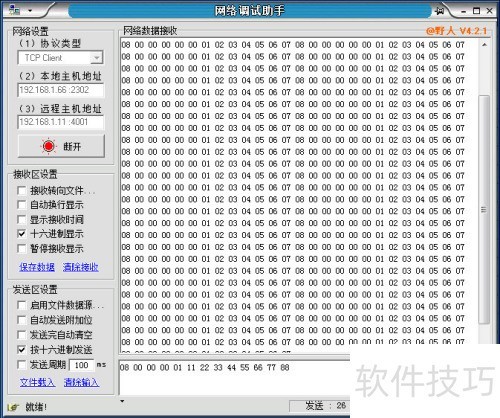

5、 打开网络调试助手，将协议类型设为TCP Client。本地主机地址填写PC机的IP地址，远程主机地址设置为GCAN-211设备的IP与端口（CAN1通道默认为192.168.1.11:4001），所示。

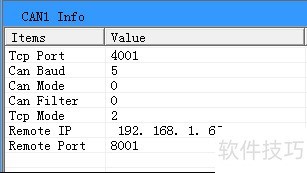

6、 在配置软件里，将CAN1通道的TCP Mode设为2，使GCAN-211设备处于TCP Client模式。远程IP地址需填写PC机的IP地址，远程端口则使用该IP对应的端口号，其默认值为8001。具体设置可参考下图。

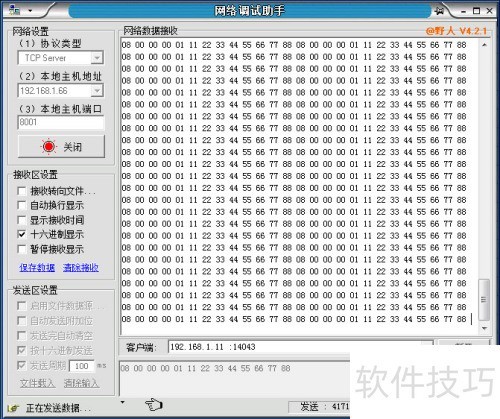

7、 打开网络调试助手，将协议类型设为TCP Server。本地主机地址填写PC机IP，端口填配置软件中的远程端口，所示。

8、 在配置软件里，将CAN1通道的TCP Mode设为3，这会使GCAN-211设备处于UDP模式。其中，远程IP地址应填入PC机的IP地址，而远程端口号则对应该IP地址的端口号，默认设置为8001。

9、 打开网络调试助手，将协议设为UDP。本地主机地址填PC的IP，端口填配置软件里的远程端口。
