将protel 99se 中的ddb如何导入altium designer

Altium Designer对之前的Protel99se版本是向下兼容的。Protel99se的老用户若想改用Altium Designer进行设计，可把Protel99se的设计文件和库文件导入Altium Designer来开展设计，具体步骤如下：

1、 首先，打开Altium Designer软件，所示。

2、 Altium Designer完全兼容99se的各类文档，在Altium Designer里设计的文档还能保存为99se格式，便于在99se软件中打开和编辑。

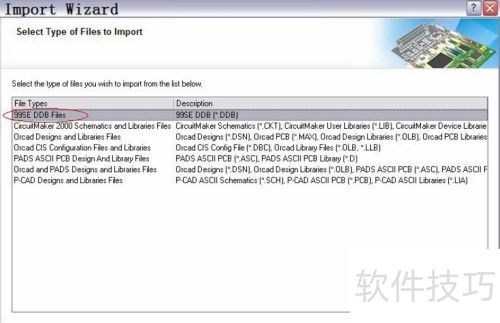

3、 通过菜单中的fileimport wizard...（文件导入向导）打开导入向导，进入导入页面后，选择99se DDB files（99se数据库文件），接着逐个添加99se格式的文档，系统会自动将其转换为AD project（AD项目）文件。

4、 档。

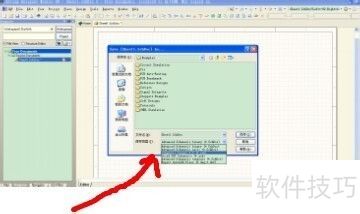

5、 在PCB界面，利用save as…功能将文件保存为version 4.0格式，此格式文档可在99se软件中打开，所示。

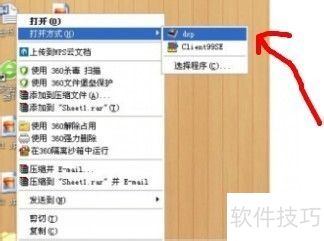

6、 另外，若原理图或PCB设计之前是用99se完成的，可通过打开方式，选用Altium Designer打开。不过要注意会有一些变化，得仔细检查，可能存在节点丢失的情况，编辑修改后重新保存。
