如何用AltiumDesigner制作集成库

用AltiumDesigner绘制电路板原理图时，得从已安装的库调用各种元器件，这些库就是集成库，包含原理图库和对应的封装库。随着学习深入或开发推进，会发现有些元器件在AltiumDesigner自带的所有集成库中都找不到，这就需要自己制作集成库了。我将根据自身经历，给大家介绍在AltiumDesigner里制作集成库的方法，并且讲解如何向其中添加STC原理图库和封装库，希望对大家有所帮助。

1、 新建一个集成库。在菜单栏选择，具体操作可参考下图。

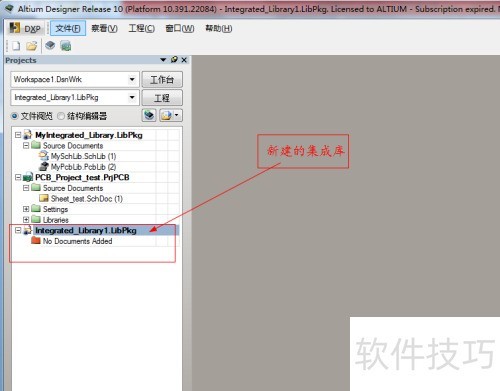

2、 完成上述操作后，就能看到新建的空集成库，所示。

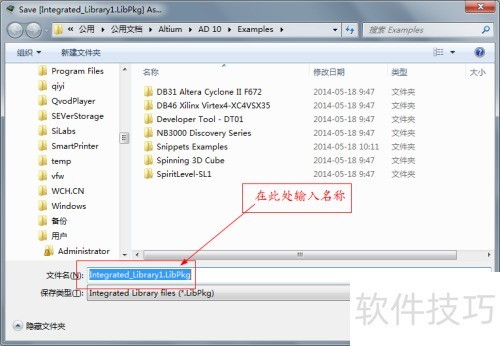

3、 按保存新建的集成库，自行命名后保存到自定义文件夹，方便日后查找，所示。

4、 新建原理图库。在菜单栏选择，操作。

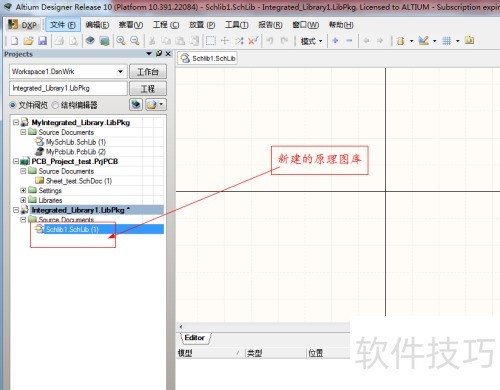

5、 完成上述操作后，我们会看到新建的原理图库，具体所示。

6、 在集成库的原理图库绘制元器件原理图（以STC89C51原理图为例），因篇幅所限，具体绘制过程就不再详述了。大家可以在网络搜索我们之前的如何用Altium Designer绘制STC89C51单片机原理图。绘制好的原理图所示。

7、 新建一个元件封装库，具体操作所示。

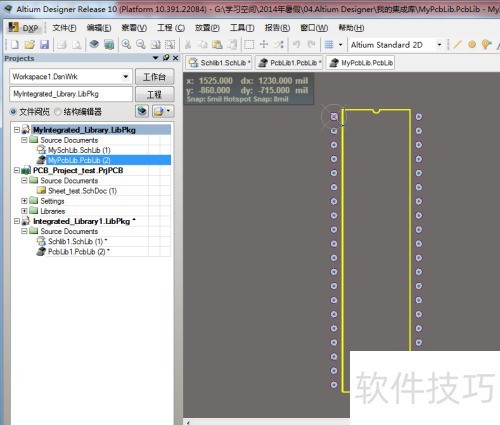

8、 在PCB元件库绘制元件封装，我们以绘制STC89C51单片机封装来演示。因篇幅问题就不详细说了，大家可网络搜索我们上一讲如何用AltiumDesigner绘制STC89C51单片机封装。需要注意的是，绘制封装时必须严格依照元件数据手册里的数据进行，防止出现严重错误。绘制好的封装所示。

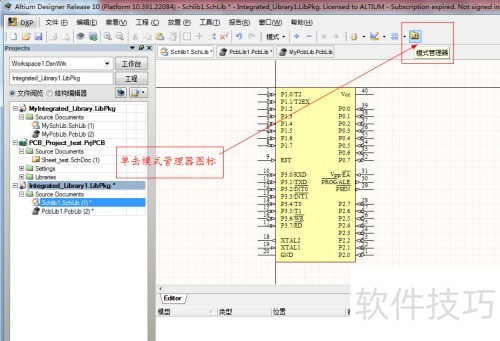

9、 单击工具栏的模式管理器，具体操作所示。

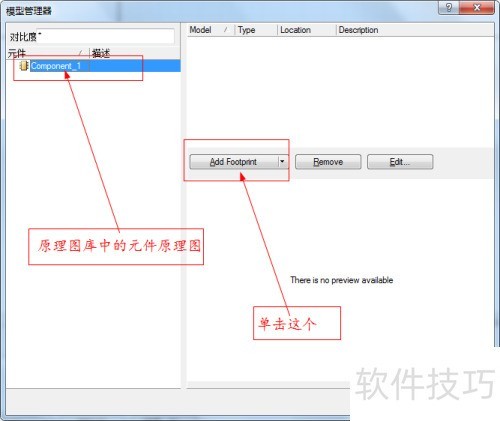

10、 在弹出的对话框里点击来添加封装，具体操作情形所示。

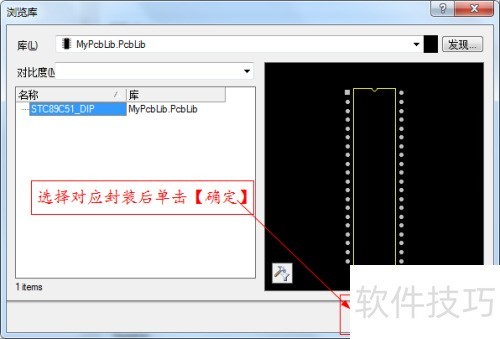

11、 单击后，于弹出的对话框里单击按钮，具体操作情况所示。

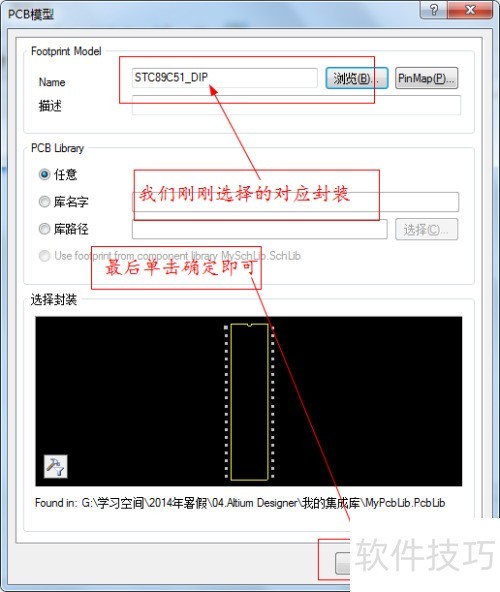

12、 单击按钮，于弹出的对话框中选对应的封装，再单击按钮。具体操作所示：

13、 最后单击按钮，集成库便制作完成，具体操作情况所示。

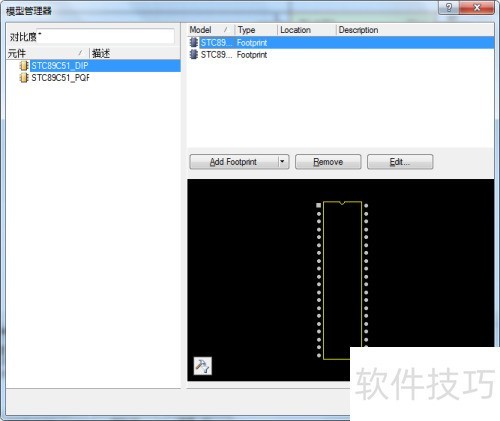

14、 关联成功后，在模型管理器能看到原理图与封装图的对应关系，表明集成库已完成制作，可直接在原理图调用了，具体操作。

15、 关于如何用AltiumDesigner制作集成库就介绍到这儿啦，你学会没？挺简单的吧，学习时可别忘了做笔记。
