AltiumDesigner报unrouted net constrain怎么办
软件分类：CAD软件大小：2.26 GB时间：2023-06-05
软件介绍：Altium Designer 10是一款专门用于电路pcb设计的软件。altium designer 10可以把电路原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析等技术进行融合。这款软件能帮助设计者提供新的设计方案，还能提升电路设计的质量和效率。
Altium Designer提示未布线网络约束时，检查设计规则，调整最小间距或宽度，重新布线即可解决。

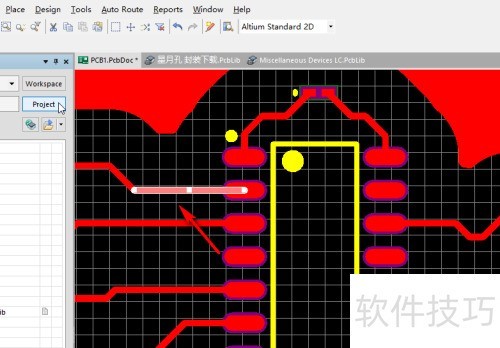

1、 打开PCB编辑器，放大文件，定位错误的track，选中后删除，。

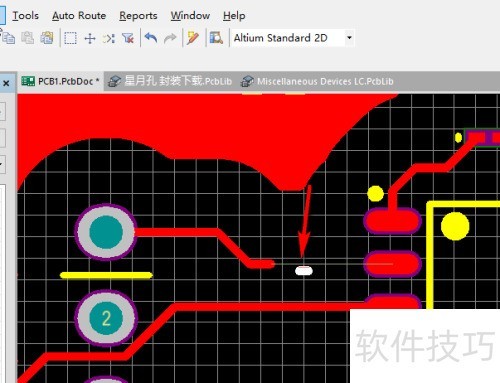

2、 用鼠标框选报错区域，找到隐藏线头并删除，所示。
3、 通过place-line重新连接导线，再次运行规则检查即可顺利通过，所示。
