CAD图形怎么导入SAP2000中？

CAD图形怎样导入SAP2000？我们使用SAP2000主要是用其分析功能，建模会借助Auto CAD、3DMAX等软件。下面我就来讲讲如何把用CAD绘制的模型导入到SAP2000当中。

1、 SAP2000是早期的有限元分析软件，主要借助有限元方法分析结构。但绘制模型是它的弱项，只能绘制简单、规则的模型。面对复杂结构体，它要么建模耗时极长，要么根本无法建模。因此，我们更多是利用其分析功能，建模则依靠Auto CAD、3DMAX等软件。接下来我将介绍如何把CAD绘制的模型导入到SAP2000中。

2、 电脑安装SAP2000与AUTOCAD，具体安装步骤就不再详细说了。

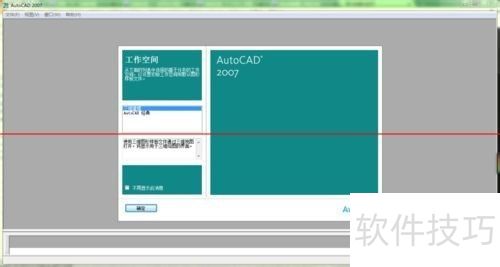

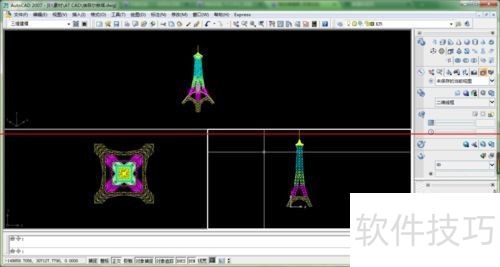

3、 2、在CAD里用三维建模来绘制模型。在AutoCAD经典模式下建模时，若不注重合理切换视口，图形导入到SAP2000后会是二维图形而非三维结构，下面就以我之前做过的一个图形作例子。

4、 3、CAD绘制的图形若要顺利导入SAP2000，绘制模型时需特别注意几个点：

5、 图形需为单线，用PL命令绘制的多段线不能导入SAP2000。即便绘图时用了PL命令，在导入前也要将图形全部分解后再保存。

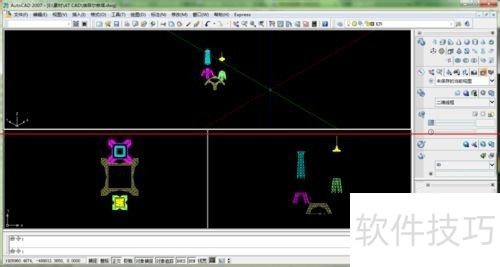

6、 为使模型导入SAP2000后便于定义材料和编辑不同构件，在CAD绘图时要把不同材料的结构置于不同图层，再按图层分步导入SAP2000，且分别定义材料属性。

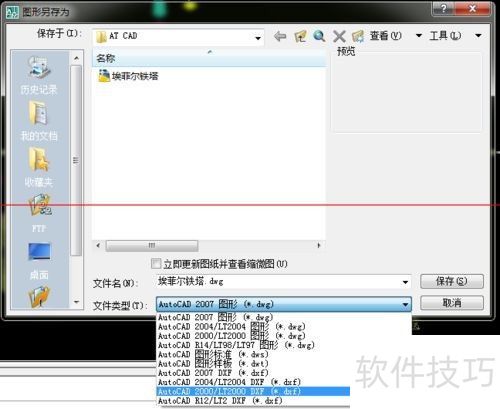

7、 用CAD绘制好模型后，保存时要存为低版本的.DXF格式，这是SAP2000能够识别的前提条件。

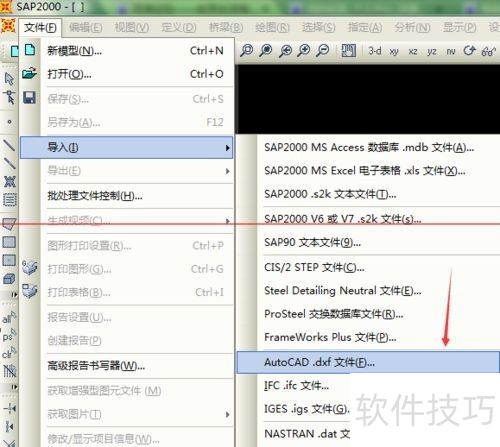

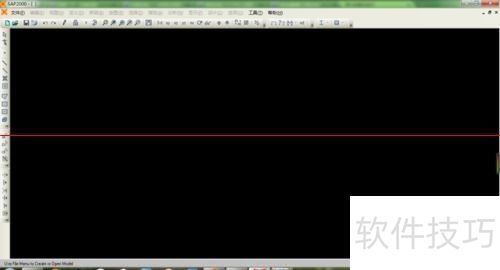

8、 4、保存好后，我们打开SAP2000，点击文件，再点击导入，最后点击AutoCAD.dxf文件。

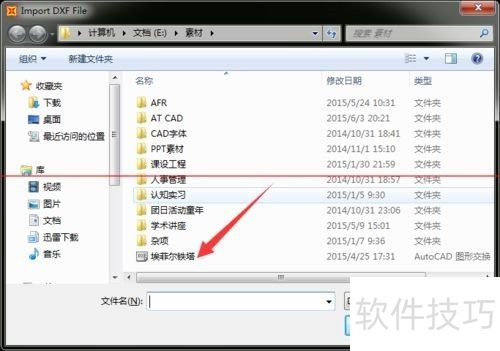

9、 5、双击待导入文件后，会弹出导入信息对话框，要选择全局方向与单位。就像上述图形，铁塔延伸方向沿Z轴向上，那就勾选Z。单位按建筑一般表示法，采用毫米mm、千牛KN、摄氏度℃，设置好后点击确定。

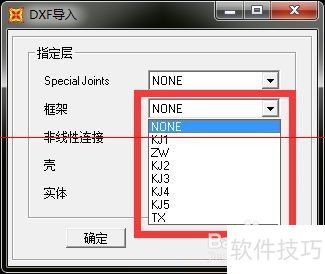

10、 6、随后会弹出DXF导入对话框，能指定要导入的图层，分层导入为宜。之后分别定义材料（注意每次导入方向需相同，在这个例子里都是Z方向，不然结构最终无法形成整体）。

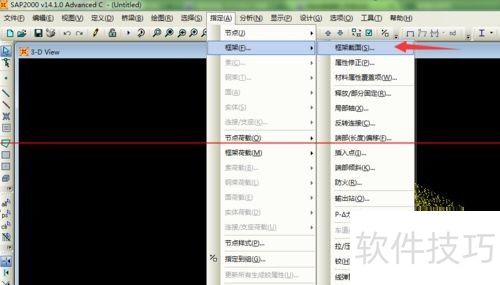

11、 7、在导入第一部分后，软件会默认此次导入的图形处于选中状态，接着点击指定框架框架截面。

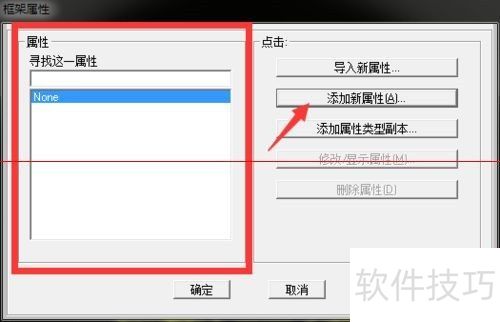

12、 8、接着在弹出的框架属性对话框里，选中之前定义好的材料，或添加新属性。

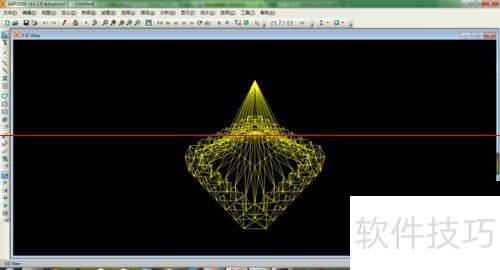

13、 9、重复上述步骤，直至结构全部导入和定义完成即可。

14、 CAD尽量保存为低版本的.dxf文件。
