CAD图形导入SAP2000中

SAP2000是一款早期的有限元分析软件，主要用于通过有限元方法对结构进行分析。然而，其在模型绘制方面存在明显不足，只能创建简单、规则的模型。对于复杂结构，SAP2000可能需要耗费大量时间建模，甚至无法完成。因此，在实际应用中，我们更多地利用SAP2000的分析功能，而建模则借助AutoCAD、3DMAX等专业软件来实现。接下来，我将介绍如何将用CAD绘制的模型导入到SAP2000中以供分析使用。

1、 在电脑安装SAP2000与AUTOCAD，详细步骤不再多说，若有疑问，请参考我其他相关经验文章。

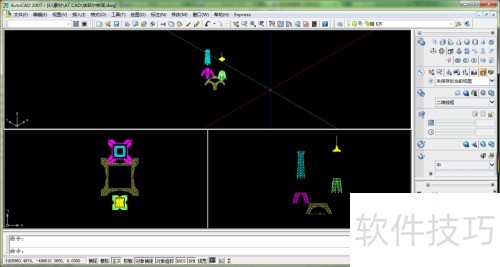

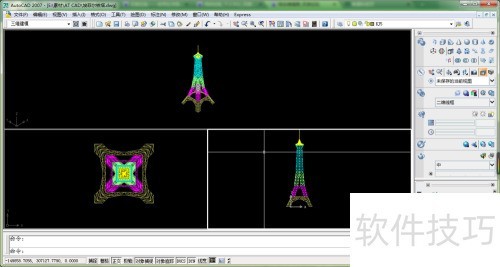

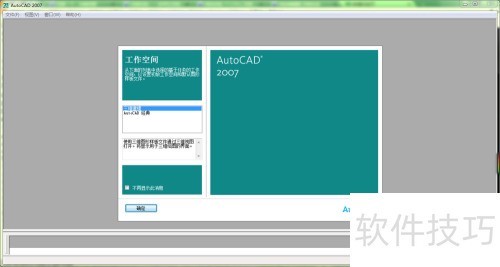

2、 在CAD中利用三维建模功能绘制模型时，若在AutoCAD经典模式下操作，未合理切换视口，可能导致模型导入SAP2000后变为二维图形，而非三维结构。以下结合我之前处理的一个案例进行说明。

3、 要将CAD图形成功导入SAP2000，在绘制模型时需留意几个关键点：确保单位一致，简化几何形状，正确设置图层和对象属性，避免不必要的复杂性。

4、 图形需用单线绘制，SAP2000无法导入由PL命令绘制的多段线。若绘制时使用了PL命令，导入前必须先将图形完全分解，再进行保存操作。

5、 为便于在SAP2000中定义材料和编辑不同构件，绘制CAD图形时应按材料将结构分至不同图层。随后分步导入SAP2000，逐一定义各材料属性，确保操作便捷高效。

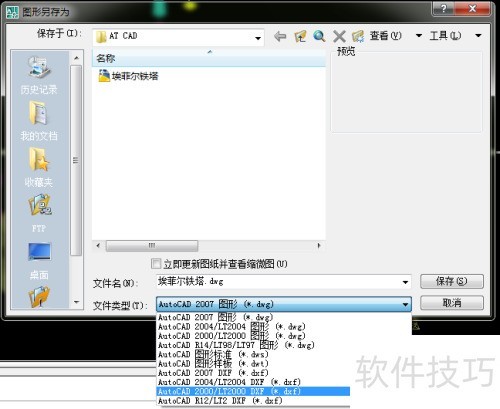

6、 使用CAD绘制模型后，保存时应选择低版本的.DXF格式，这是SAP2000可识别的前提。

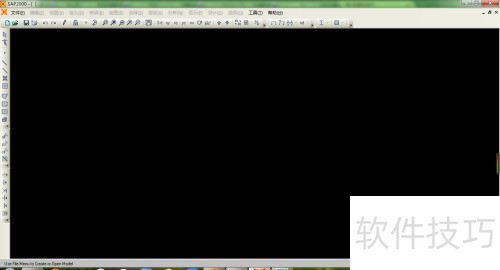

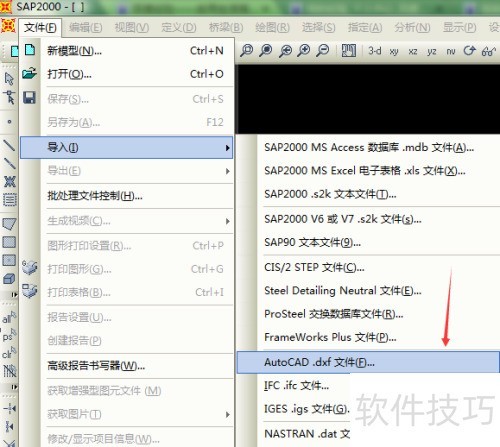

7、 保存后，打开SAP2000，点击文件→导入→AutoCAD.dxf文件。

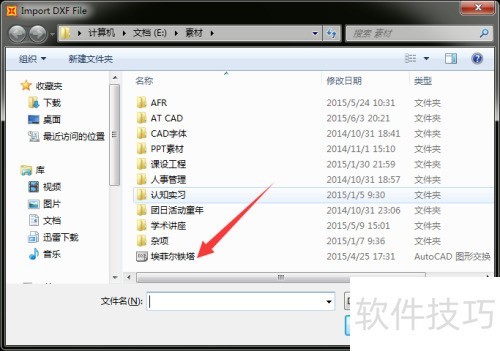

8、 双击待导入文件，会出现导入信息对话框。以该图形为例，需选择全局方向与单位。若铁塔沿Z轴向上延伸，则选中Z轴。单位按建筑常规表示法设置，选用毫米（mm）、千牛（KN）、摄氏度（℃）。设置完成后点击确定。

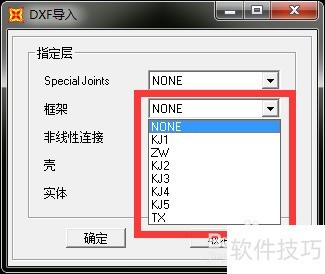

9、 随后会弹出DXF导入对话框，可选择要导入的图层，推荐分层导入并分别设置材料。注意每次导入方向需一致（本例为Z方向），否则结构无法形成整体。

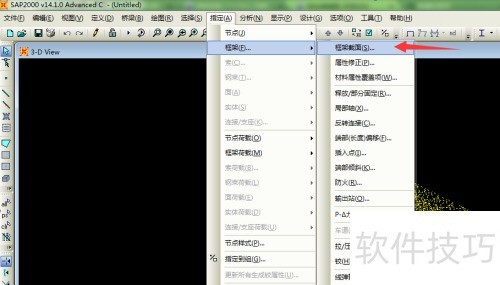

10、 导入第一部分后，软件默认图形为选中状态，接着点击指定-框架-框架截面。

11、 在弹出的框架属性对话框里，选择先前定义的材料，或添加新属性。

12、 重复上一步，直至整个结构倒入并定义完成。
