sap2000混凝土框架设计视频教程

SAP2000用于混凝土框架结构设计

1、 通过 Design menu > Concrete Frame Design > View/Revise Preferences 命令，可以选取混凝土框架设计规范，同时查看其他混凝土框架设计参数，并在需要时进行调整。需要注意的是，所有混凝土框架设计参数均已预设默认值，因此无需额外定义任何参数。不过，仍建议检查这些设计参数，如果发现不适合当前设计需求的情况，应及时修改，以确保参数的适用性和准确性。

2、 通过Analyze菜单 > Run Analysis命令执行建筑结构分析。如有需求，可点击屏幕底部状态栏的动画播放按钮，以三维视角展示变形后的物体形态与模态。还可以用全三维动画呈现壳体结构变形后的应力云图，图上的矢量显示能够通过屏幕下方的+/–按钮动态调节。利用Options菜单 > Sound命令可以开启或关闭配套的声音功能。

3、 若需指定混凝土框架的覆盖值，可使用Design菜单 > Concrete Frame Design > View/Revise Overwrites命令。需要注意的是，在执行此命令前，必须先选择框架对象。此外，所有混凝土框架设计中，程序已提供默认覆盖值，因此无需额外定义数值。不过，仍建议检查设计覆盖值，并在必要时进行调整。值得注意的是，覆盖值可以在分析开始前或分析完成后指定，具体视需求而定。请确保在整个过程中合理应用这些设置以满足设计要求。

4、 若需使用不同于程序默认生成的荷载组合进行设计，可点击Design菜单下的Concrete Frame Design，再选择Select Design Combo命令。需要注意的是，必须提前通过点击Define菜单中的Combinations命令来创建所需的荷载组合值，以便后续调用和应用到具体设计中。

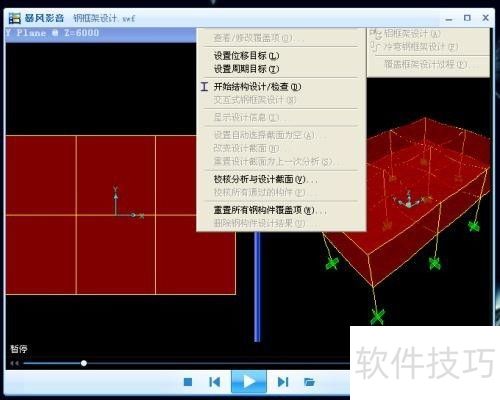

5、 在Design菜单中，依次选择Concrete Frame Design和Start Design/Check of Structure命令，即可启动混凝土框架设计功能。

6、 通过点击Design menu中的Concrete Frame Design，再选择Display Design Info命令，能够查看设计过程中的输入参数，同时也可以展示模型上的输出信息内容。

7、 设计结果展示在框架物体上时，右键单击进入交互设计模式，可对框架物体进行交互式设计。在此模式下，能查看随新设计结果动态调整的覆盖值，请留意这一变化。
