SAP2000如何查看模型单元的截面信息

查看他人提供的SAP2000模型时，若要了解模型参数，需关注各单元的截面信息，如截面特性与材料参数等。以下是全面查阅SAP模型单元截面信息的方法。

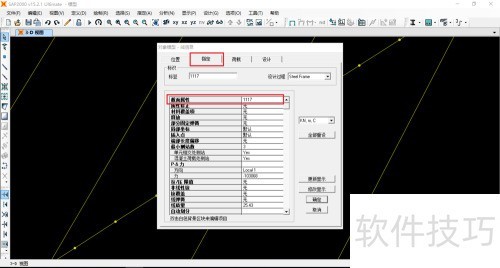

1、 以SAP模型为例，打开模型后，鼠标选中某个单元，右键点击，即可弹出该单元的信息框。

2、 从对象模型信息框的位置栏可看出，该单元为框架单元，1所示。

3、 在指定栏中，能够查看当前单元截面的编号，例2里的1117。

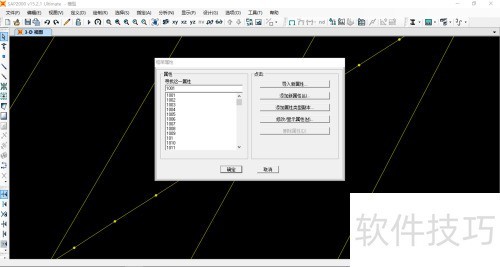

4、 关闭信息框，返回SAP2000界面，点击定义菜单下的截面属性中的框架截面，打开对应对话框。

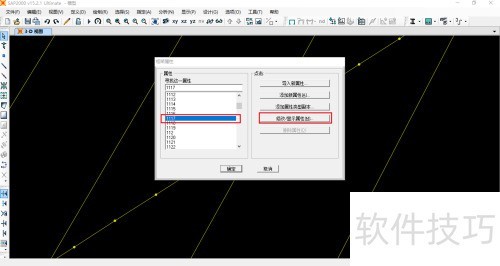

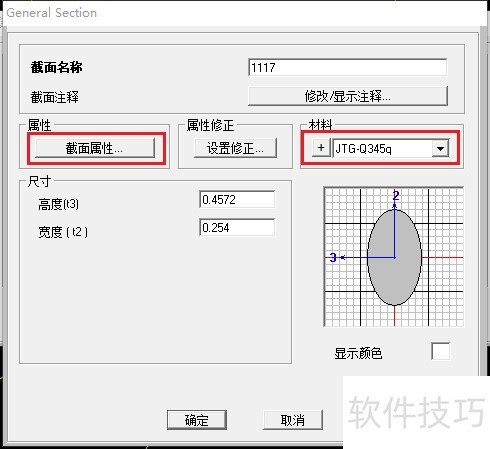

5、 在框架属性对话框中定位到1117单元，点击右侧修改/显示属性按钮，打开该单元的断面信息窗口，即可查看截面属性及所用材料（见图示）。

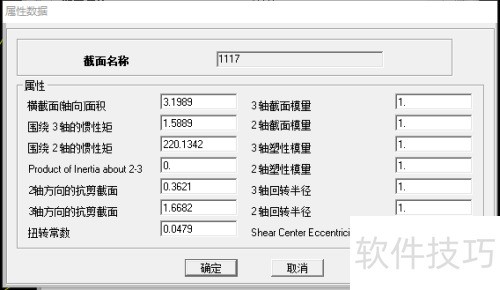

6、 点击截面属性按钮，即可查看框架单元的截面特性，所示。

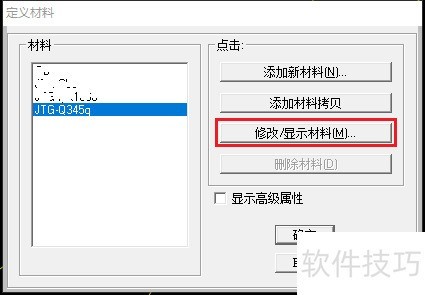

7、 返回SAP工作界面，点击菜单栏定义下的材料定义，打开材料定义对话框，所示。

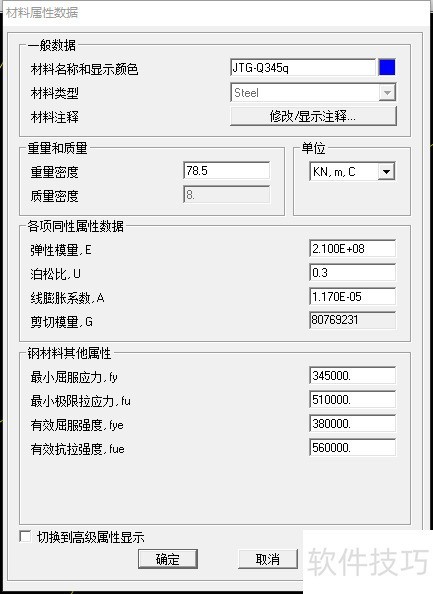

8、 选中已获取的材料，点击对话框右侧修改/显示材料按钮，即可查看该材料单元的参数信息。
