结构图导入PADS2007的经验分享

将结构图导入PADS2007中进行处理。

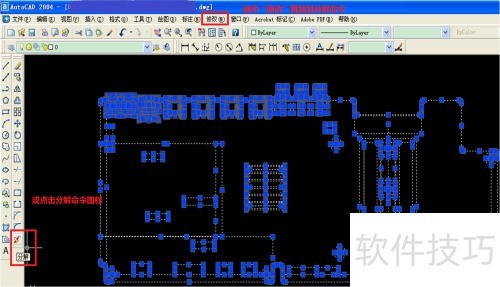

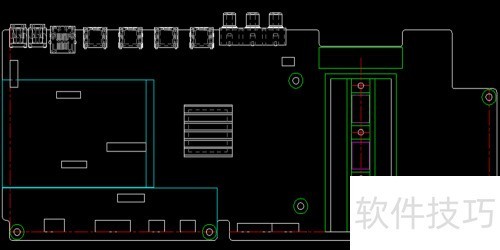

1、 打开结构图，删除多余部分，保留所需图形以供插入使用。

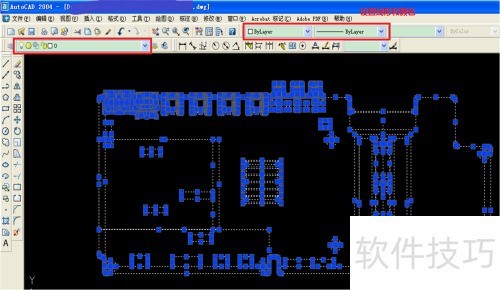

2、 选中图形，设置图纸线条类型与颜色为白色。

3、 使用修改工具中的分解功能对图形进行拆分处理。

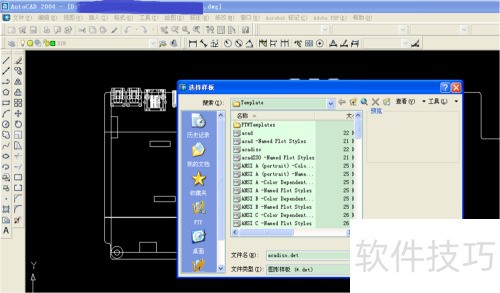

4、 创建一个新的CAD文件，按照下图设置参数，然后把图形复制到新文件里。

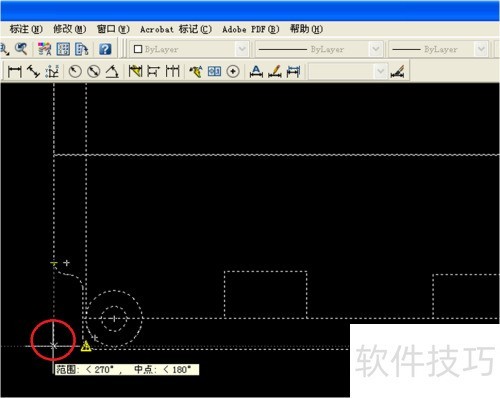

5、 使用移动命令M，选中图形，以左下角交点为基点进行操作。

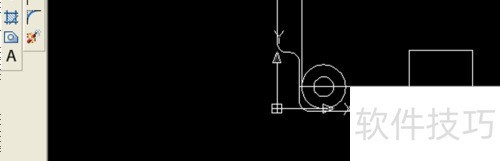

6、 设置移动的第二点，输入0,0后按空格确认，确保左下角交叉点 precisely 位于0,0坐标。

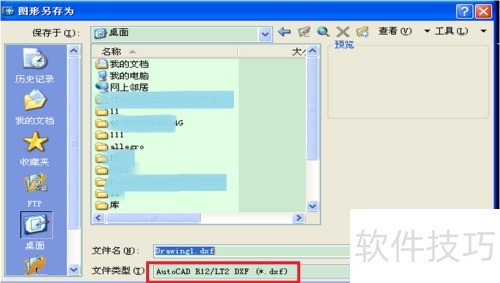

7、 将图形保存并设为DXF格式文件

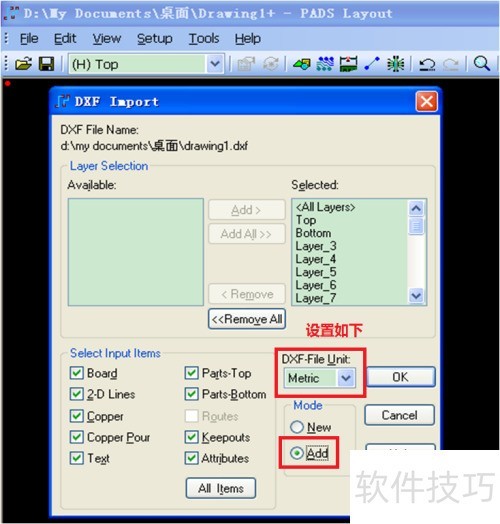

8、 打开PADS2007，导入结构图，按提示选择相应选项，点击确定即可完成操作。
