教你用Pads2007建立CAE封装

简单教你Pads2007建立CAE封装的方法与步骤。

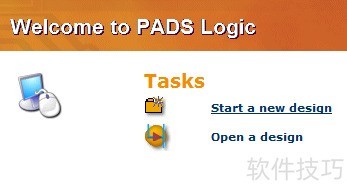

1、 打开Pads2007中的pads logic软件，点击start a new design，再按ok确认。

2、 点击工具栏中的Tools→part editor。

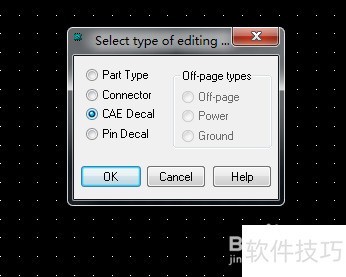

3、 点击File（文件）→new（新建），在弹出的select type of editing（选择编辑类型）窗口里选CAE Decal后按ok确认。

4、 在工具栏上选择Create 2D line按钮，接着于窗口中按自身需求绘制出用作参考的CAE封装图形。

5、 绘制完毕后，点击File（文件）→Save as（另存为）按钮。

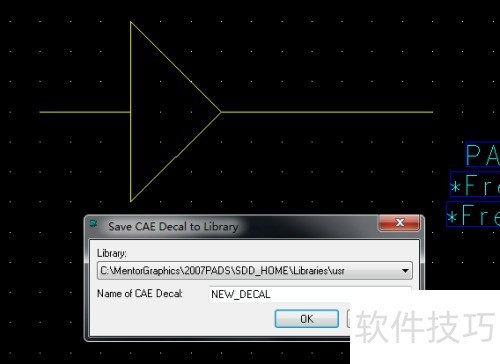

6、 在弹出的Save CAE decal to library对话框里，选定保存位置，给封装命名，再按ok确认。

7、 点击File→Exit Part Editor，就能退出CAE封装绘制。
