AltiumDesigner中PCB怎么快速找到元器件位置
软件分类：CAD软件大小：2.26 GB时间：2023-06-05
软件介绍：Altium Designer 10是一款专门用于电路pcb设计的软件。altium designer 10可以把电路原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析等技术进行融合。这款软件能帮助设计者提供新的设计方案，还能提升电路设计的质量和效率。
在AltiumDesigner中，如何快速定位PCB上的元器件位置？以下为具体方法：
1、 打开Altium Designer后，进入原理图编辑器，点击菜单中的交叉探测按钮，所示。

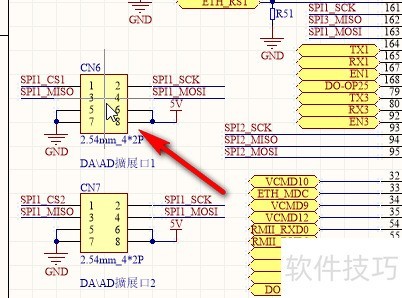

2、 鼠标变为十字光标，在原理图中点击目标元件，展示。

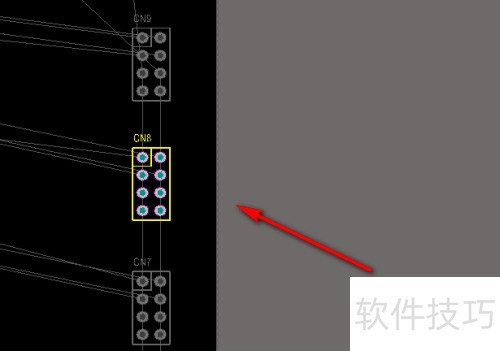

3、 原理图点击后自动跳转至PCB编辑器，PCB会高亮显示目标元件，同时暗化其他元件，效果：

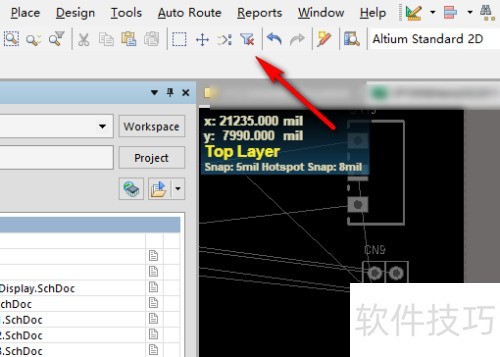

4、 查看完成后，点击clear按钮结束操作，所示。
