AltiumDesigner中元器件3D模型封装失效的解决方法如下：检查模型路径、重新加载或更新库文件，确保设置正确。

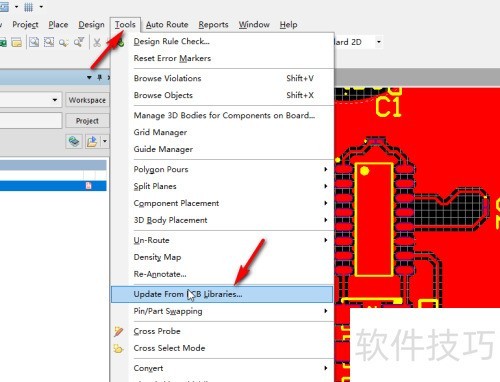

1、 单击菜单：工具 -> 从PCB库更新…，所示。
2、 在弹窗中点击Update All Footprints（创建ECO），参照下图操作。

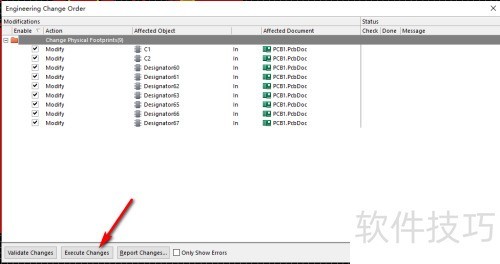

3、 在弹窗里点击Execute Changes，所示。

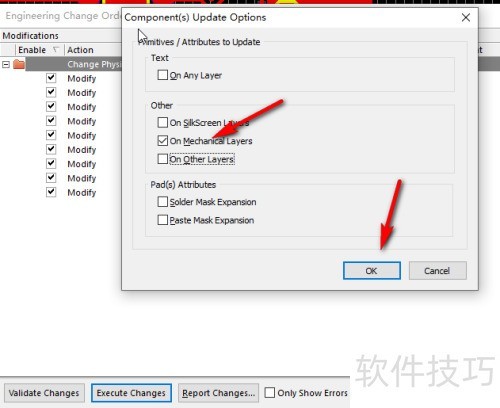

4、 在弹出的选项里，仅选择On Mechanical Layers，点击OK，再关闭之前菜单，所示。

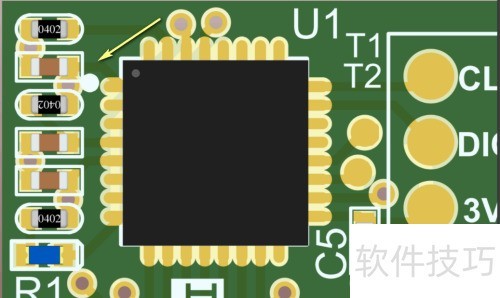

5、 点击View—3D Model查看3D模型，此时器件已能正常显示3D模型，所示。
