AltiumDesigner怎么创建带禁止覆铜区域的封装库
AltiumDesigner如何创建含有禁止覆铜区域的封装库?以下是具体步骤:

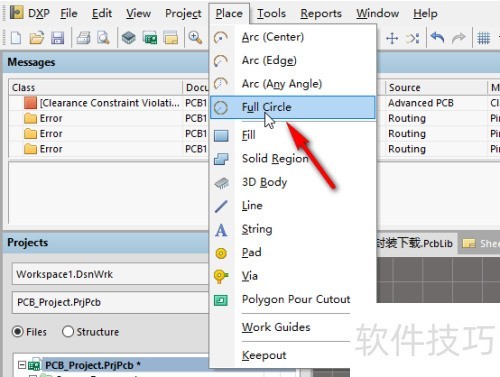

1、 在封装库编辑界面,点击Place-Full Circle,绘制一个圆形禁止覆铜区域,所示。

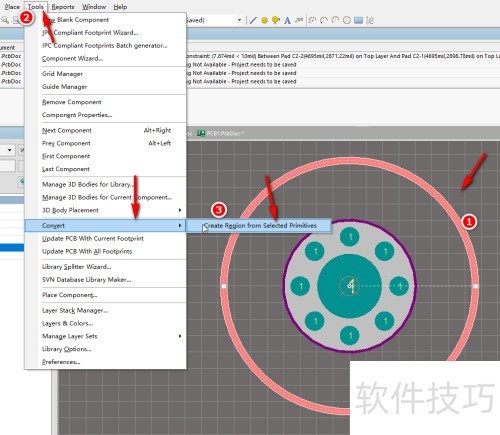

2、 选中圆形区域后,依次点击菜单栏中的tools、convert选项,再选择Create region from selected primitives,具体操作可参考下图。

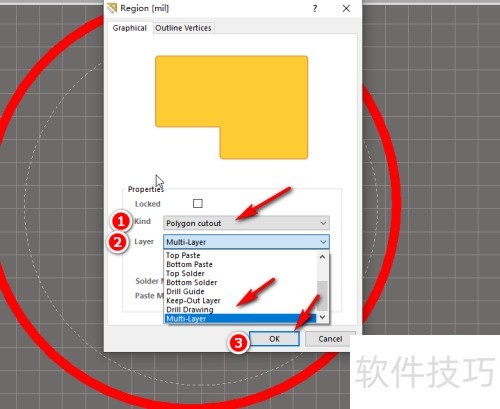

3、 双击圆形区域进入属性界面,把Kind设为polygon cutout,layer设为multi Layer。点击OK按钮,参照下图操作即可完成设置。

4、 返回封装库,删除外框,保留虚线,所示。
