借助CAD在Altium Designer中定义不规则PCB外形
在Altium Designer里借助绘图软件CAD定义不规则PCB外形。
1、 用CAD画好不规则外形后,将其保存为DXF格式,置于易查找之处。
2、 打开Altium Designer2015后,选择导入导出功能,定位DXF文件的位置并点击打开。

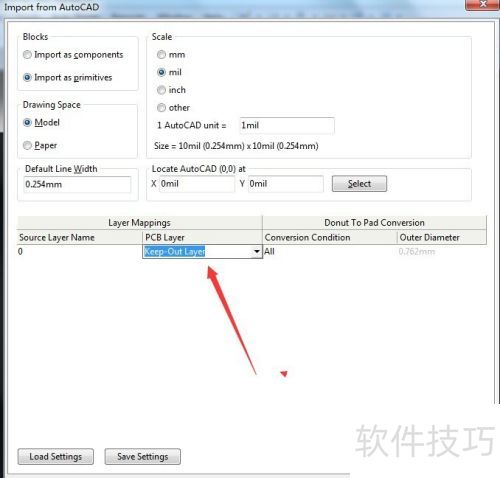

3、 选择将导入所在层设为Keep - Out层,设置正确就行,其余选项默认即可。

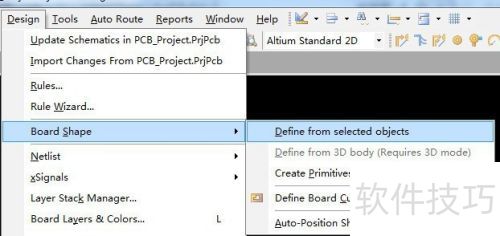

4、 接着在Altium Designer里,将自定义的不规则外框选中,就能进行PCB板外形的定义了。
