AutoForm R6中怎样将翻边面展开到工艺面上

在制作零件工艺DL图时，经常会遇到将零件局部展开到工艺面的需求。过去，简单的表面通常在UG中处理，而复杂的翻边则大多通过DynaForm完成展开操作。目前，AutoForm已占据钣金成型领域的大部分市场。本文旨在介绍如何利用AutoForm将局部翻边展开至工艺面。

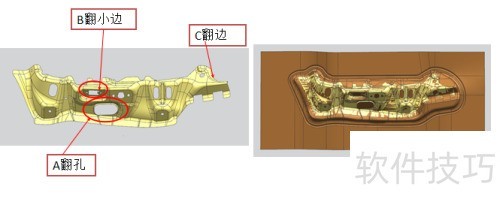

1、 左侧为原始产品，右侧为UG等三维软件制作的工艺面。目标是将翻边面展开至工艺面，为修边线做前期准备，后续还需借助反算提升精度。

2、 在UG中分别输出产品与工艺面，确保输出的上下表面统一。

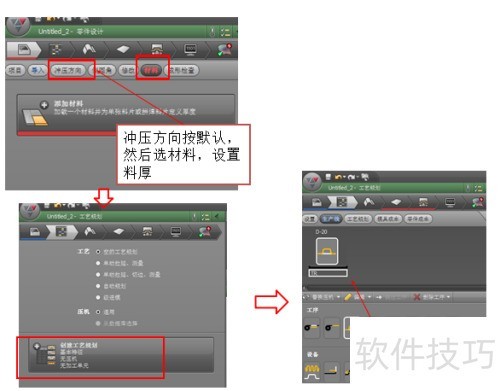

3、 接下来，按照设定的冲压方向操作，务必手动设置冲压方向（切勿选择自动设置）。随后，无需修改任何内容，直接进入材料设置环节，按要求完成配置。最后进行工艺规划，选择拉延工艺即可。

4、 在D-20工序里直接选用Modify（模面修改模块），界面会出现两个Modify选项，建议选左侧那个。接着点击类似剪刀的标志，即修剪(Trim)功能，选择需要翻边展开的面，再点未使用，去除翻边面；若零件中有其他孔洞，务必补充完整。

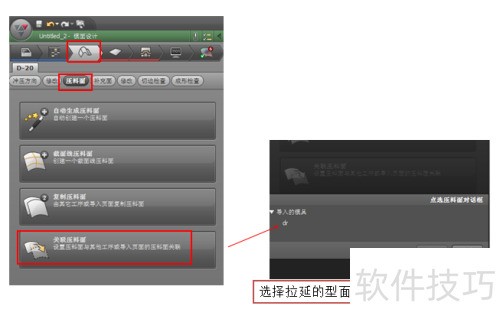

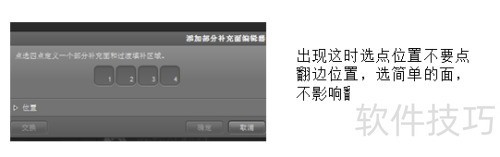

5、 接着关联压料面，选取先前导入的工艺面。随后进入补充面模块，点击添加部分补充面，此时会弹出选择四个点的窗口。注意不要选择翻边位置的点，挑选简单且不影响翻边线区域的面，越贴近越好。

6、 接着选择翻边展开功能，按照下图设置，将翻边面扩展至工艺面。
