autoform r6全工序教程

今天给大家带来autoform r6全工序教程，可供初级入门的同学参考。

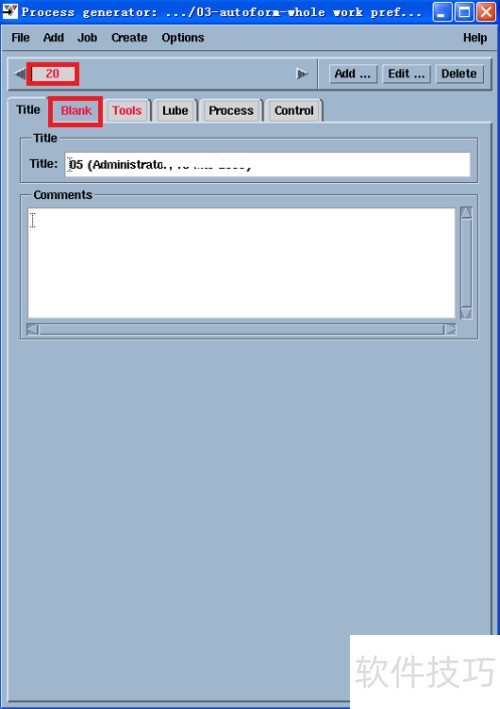

1、 开启autoform，将拉延片体的IGS选中后新建文件，再点击process generator界面，情况所示。

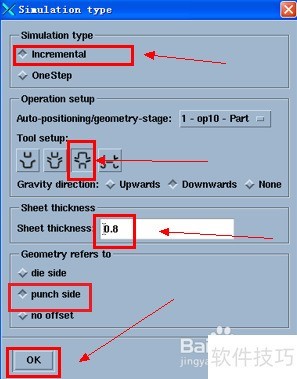

2、 在process generator界面中选择incremental（增量式）、单动拉延，将料厚度设为0.8，选择punch side（凸模侧）后点击Ok按钮，情况所示。

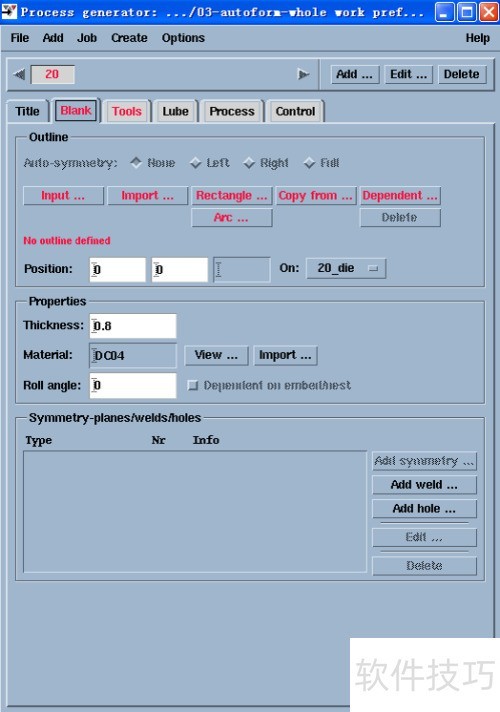

3、 进入此界面后，点击blank选项卡，再点import直接导入，过程所示。

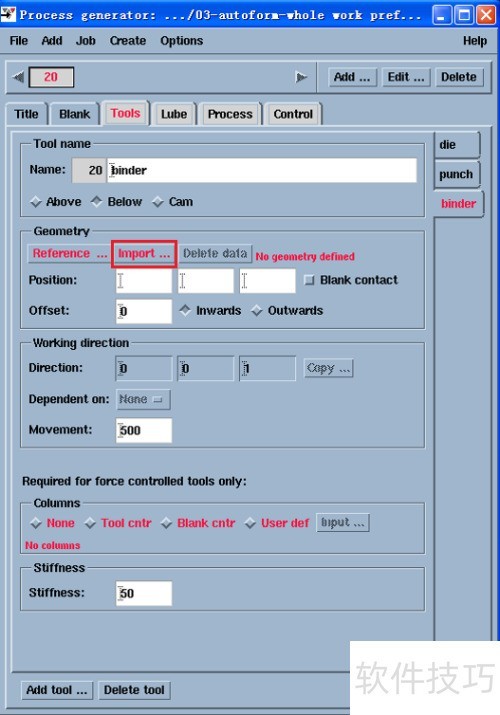

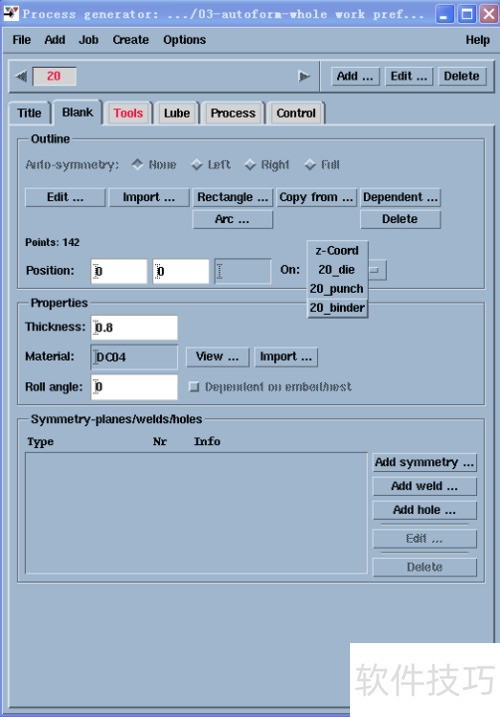

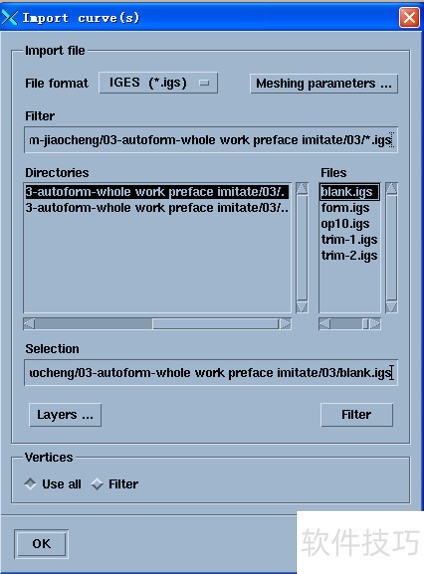

4、 按下图导入blank.igs文件，把毛坯置于20binder，示。

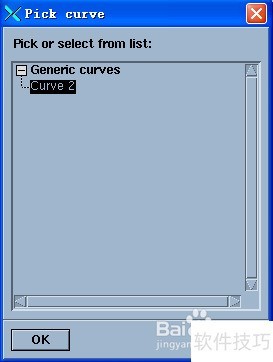

5、 在UG里做好压料面后，选择import来完成设置，不然就按reference自行选择面料，具体可参照下图。

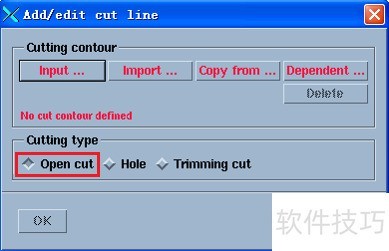

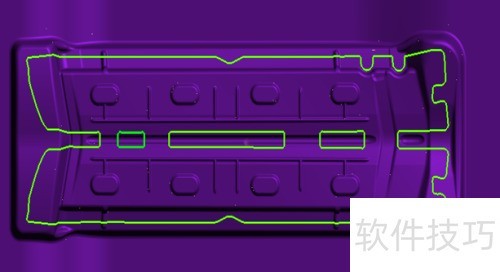

6、 接下来进行修边冲孔设置，添加add修边线，选择open cut修边，具体所示。

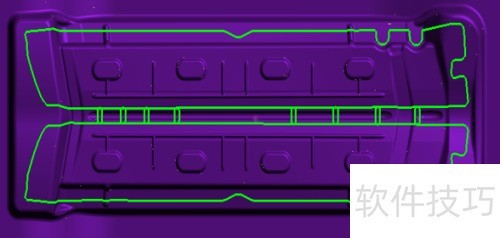

7、 加一续冲孔以完成修边，所示。

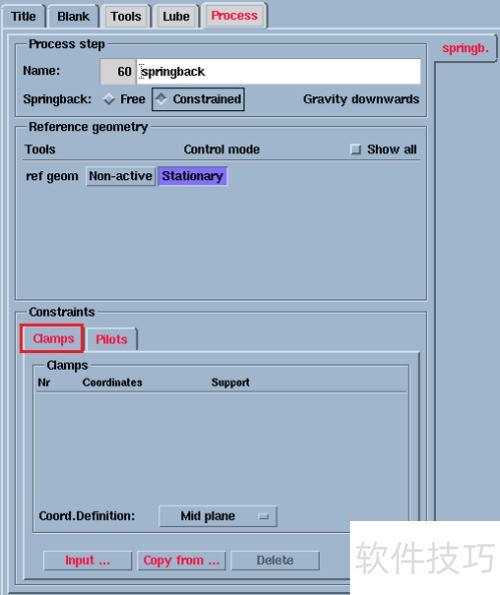

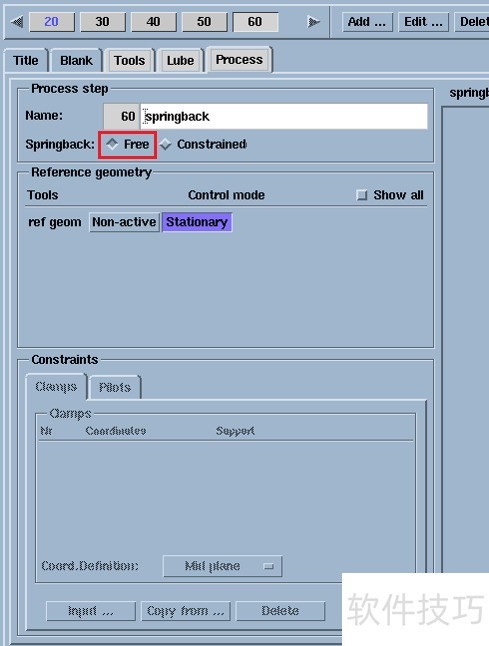

8、 最后要做回弹设置，这是确保产品成型的检验设置。先添加回弹工具，选free，再进入process设置，见下图。

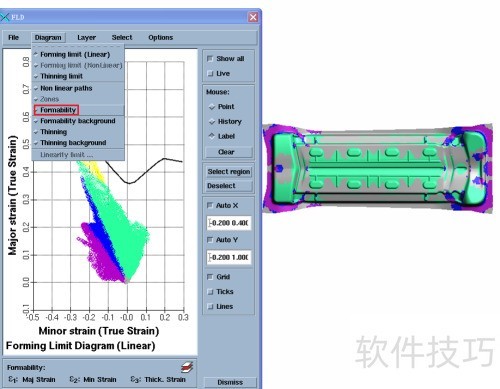

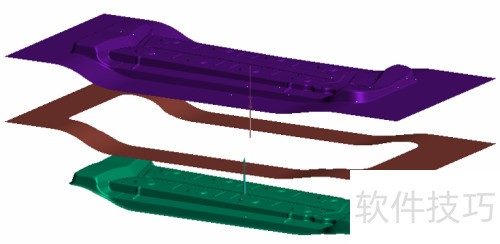

9、 回弹设置好后全工序就设置完毕，接着开始分析，首先做拉延分析。上面的图为成型极限图，右侧图呈现分析结果，不同颜色表示不同成型形态，如下所示。

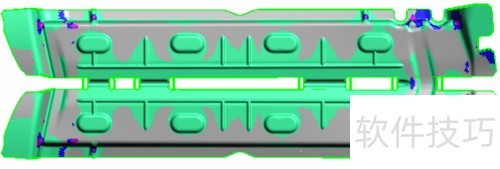

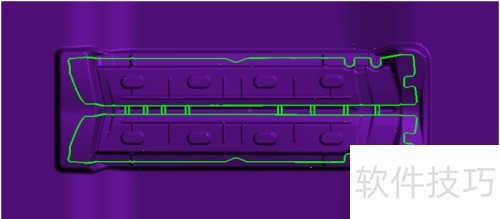

10、 修边分析结果如下，上图为初始位置，下图为结果，详见下图。

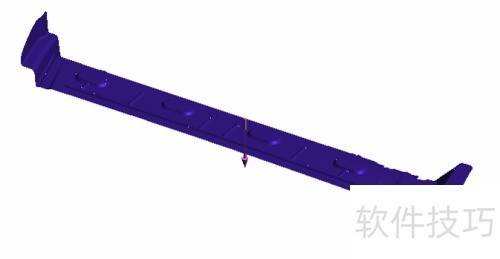

11、 最后进行回弹验证，点springback选项查看回弹分析结果，结果所示。
