Protel99se怎么设置PCB线宽

用Protel99se绘制PCB时，如何设置线宽？下面为大家分享一个简单的设置方法，按照步骤操作即可调整PCB线宽，希望能帮到大家。

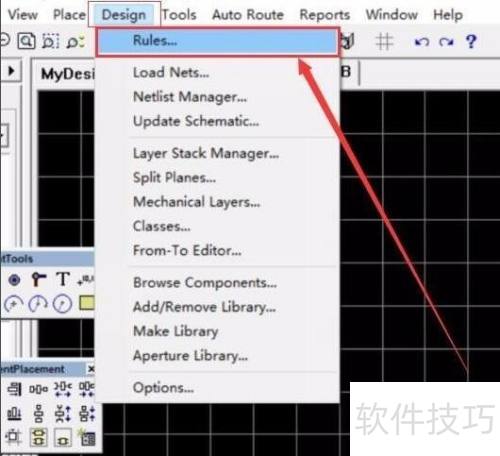

1、 首先，打开Pcb软件，选择Design下的Rules选项，按照图示操作。

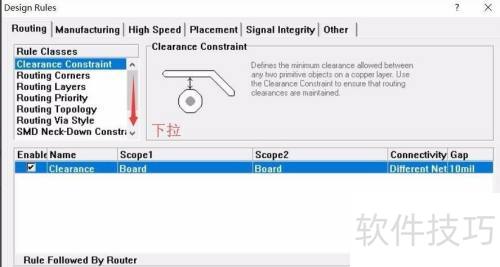

2、 开启后，将滚动条滑动到底部，所示。

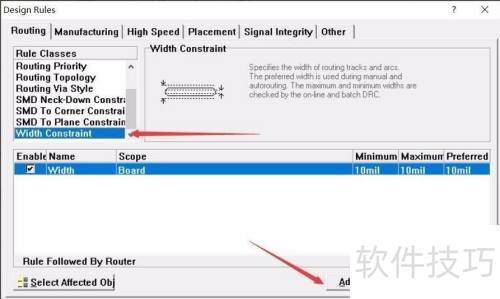

3、 单击选中Width Constraint，然后在鼠标选项中选择Add，参照图示操作。

4、 进入后会看到Whole Board选项，此选项用于设置所有线路的默认宽度。

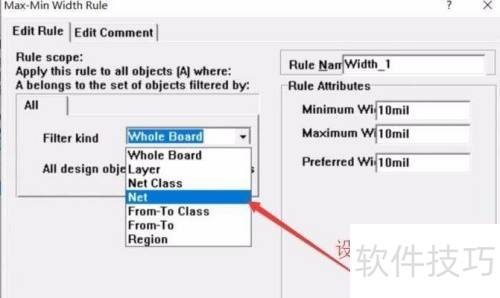

5、 下拉选择Net，可设置已导入的线类型，如GND、VCCD等。

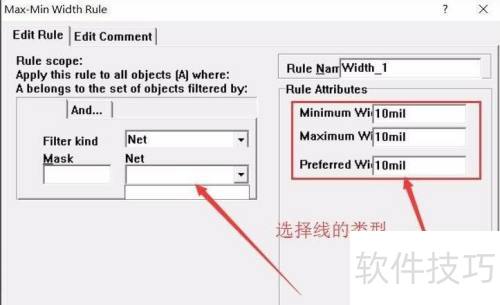

6、 在Net中选择线型，因小迹未导入PCB，无选项可选，所示。

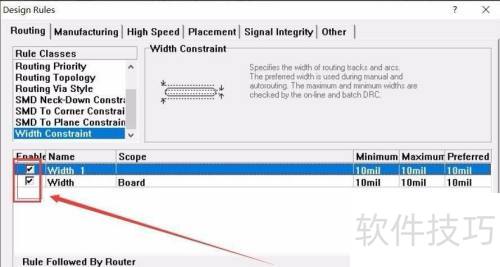

7、 点击确定完成操作，系统将自动返回主界面，显示所添加线的类型与数量，所示。
