PADS Layout输出Gerber资料
软件分类：CAD软件大小：142.95 MB时间：2023-01-04
软件介绍：PADS Layout/ Router支持完整的PCB设计流程，涵盖了从原理图网表导入，规则驱动下的交互式布局布线，DRC/DFT/DFM校验与分析，直到最后的生产文件（Gerber）、装配文件及物料清单（BOM）输出等全方位的功能需求，确保PCB工程师高效率地完成设计任务.
PADS Layout中文版：电路设计好帮手

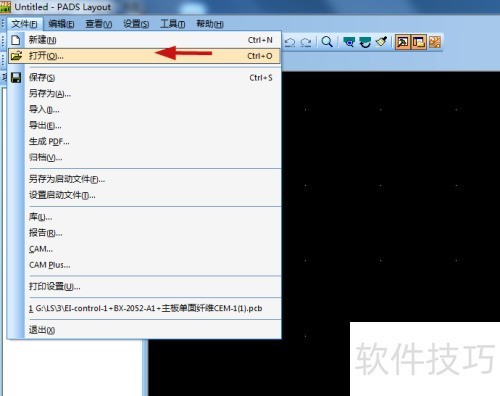

1、 开启文档

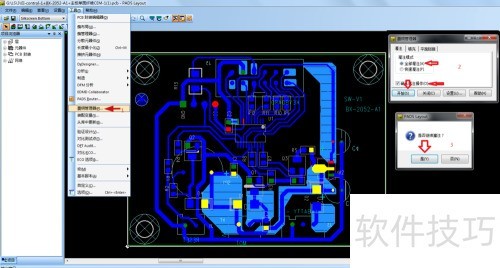

2、 灌铜：打开覆铜管理器，选择灌注，开始，确认点击OK。

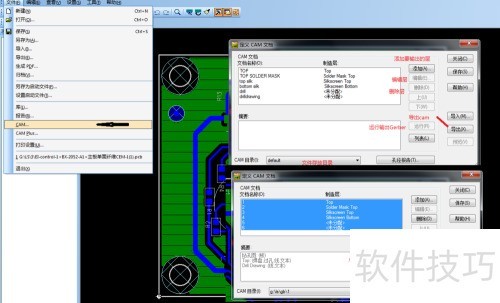

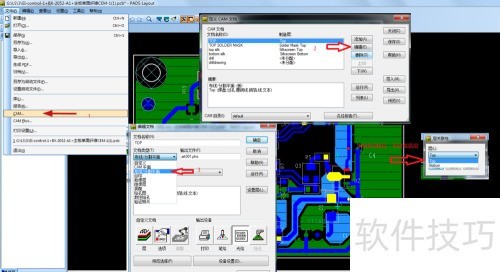

3、 导出Gerber文件的层属性设置：文件→CAM
4、 导出Gerber文件，点击运行按钮，确认无误后选择OK。

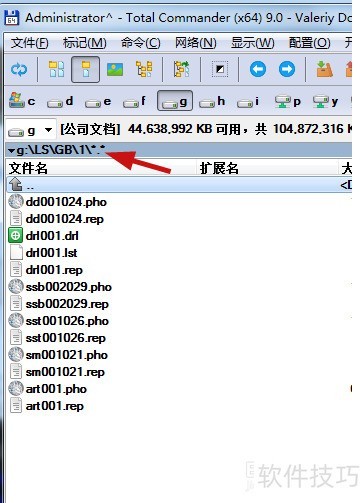

5、 查看导出文件夹中的内容
