PADS如何设计0402封装的电阻
软件分类：CAD软件大小：142.95 MB时间：2023-01-04
软件介绍：PADS Layout/ Router支持完整的PCB设计流程，涵盖了从原理图网表导入，规则驱动下的交互式布局布线，DRC/DFT/DFM校验与分析，直到最后的生产文件（Gerber）、装配文件及物料清单（BOM）输出等全方位的功能需求，确保PCB工程师高效率地完成设计任务.
PADS是常用的PCB设计软件，接下来给大家讲讲在PADS里怎么设计0402封装的电阻。

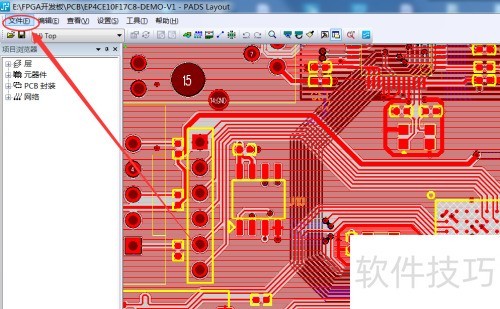

1、 首先打开PADS Layout软件，然后单击选项，可参照图中的示意。

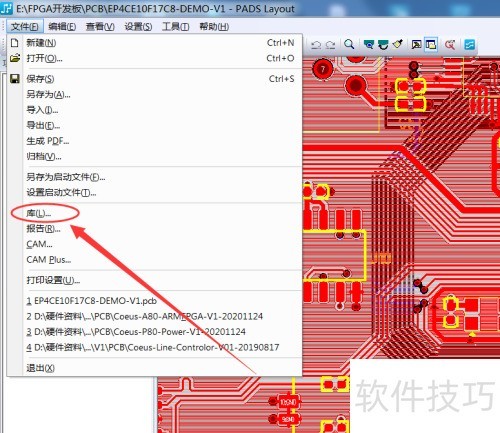

2、 第二步：点击选项，具体所示。
3、 第三步：选中选项后单击按钮，操作所示。
4、 第四步：添加间距1.0mm的0402封装电阻的两个焊盘引脚，见图示。

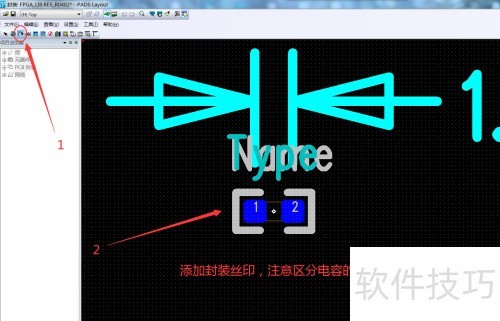

5、 第五步：添0402封装电阻外形丝印，要和电容丝印区分开，可参照图。

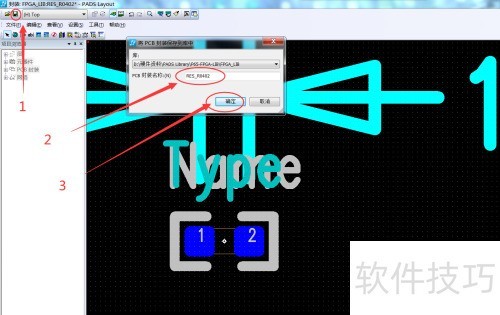

6、 第六步：完成0402封装电阻设计后，点击，输入封装名再点击就行，所示。
