DXP打开PADS的PCB文件

一、对PADS进行先期处理。

1、 用PADS打开PCB文件，接着在FILE（文件）菜单下选择EXPORT（导出），将存档格式设为*.ASC。

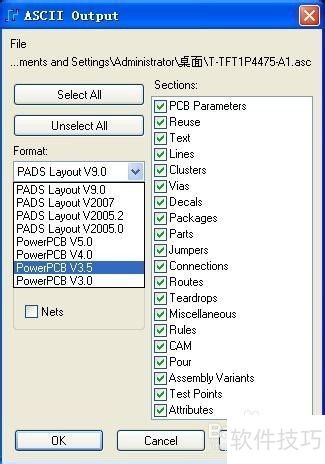

2、 2、OUTPUT参数方面，FORMAT我一般选低版本的3.5，SECTIONS选项则是全选，直接点SELECT ALL就行。

3、 二、导入DXP软件。

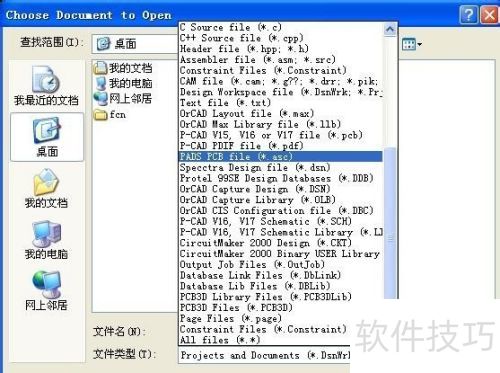

4、 在DXP软件里，点击FILE（文件）—OPEN（打开），找到相应文件后，于文件类型中选择*.ASC。接着一直点击NEXT（下一步）、NEXT、NEXT，再点击OK、OK，最后点击FINISH（完成）。

5、 三、对DXP参数进行修改。

6、 在PROJECTS里找到对应文件，点击打开PCB文件，按自己习惯重新调整RULE后就能开始操作了。
