PADS PCB转换成Altium PCB

Altium软件无法直接打开PADS的PCB文件，也要转换后才能打开，可先通过PADS软件打开要转换的PCB文件。

1、 执行菜单里的File - Export命令，导出ASC文件。

2、 导出设置时将所有元素全选输出，版本选择PowerPCB V5.0，同时勾选展开属性选项，最后保存好导出的ASC文件，可参照图示。

3、 先将之前保存好的ASC文件直接拖至Altium 17窗口，或者执行菜单中的File - Import Wizard命令。按照向导提示，选择Pads ASCII Design And Library Files（所示），接着加载要转换的ASC文件，再执行Next，从而进行转换。

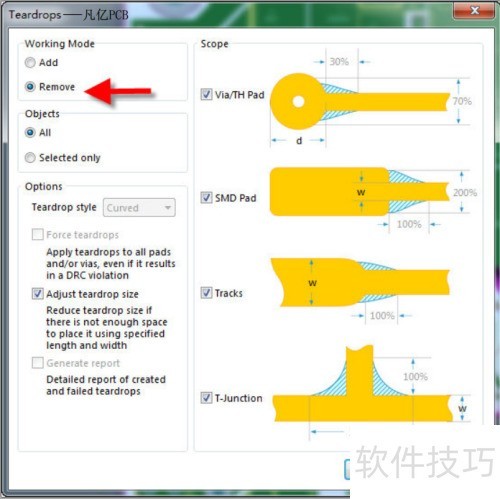

4、 等待数分钟后，向导直接完成转换，同时弹出一个泪滴选项窗口（11 - 86）。此时，我们要将泪滴全部移除。点击OK完成转换，然后进行检查，对于通孔属性的器件焊盘务必要仔细检查。
