PADS如何设计0402封装的电容
软件分类：CAD软件大小：142.95 MB时间：2023-01-04
软件介绍：PADS Layout/ Router支持完整的PCB设计流程，涵盖了从原理图网表导入，规则驱动下的交互式布局布线，DRC/DFT/DFM校验与分析，直到最后的生产文件（Gerber）、装配文件及物料清单（BOM）输出等全方位的功能需求，确保PCB工程师高效率地完成设计任务.
PADS是一款广泛应用于PCB设计的软件。

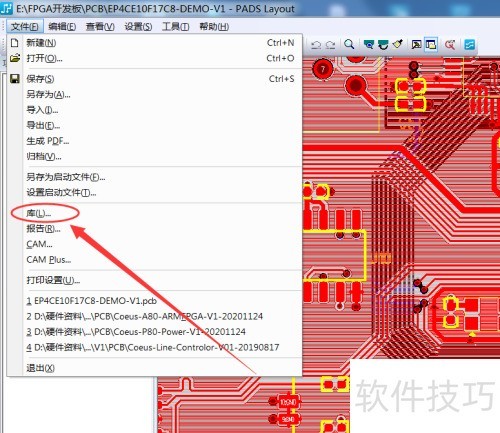

1、 首先，打开PADS Layout软件，点击菜单，参照下图操作。
2、 第二步：点击选项，所示。
3、 第三步：选择选项，点击按钮，参照图示操作。

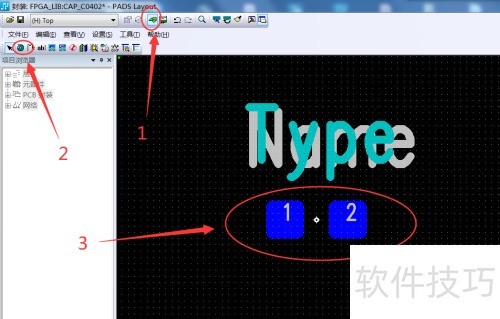

4、 第四步：添加0402封装电容的两焊盘引脚，间距1.0mm，所示。

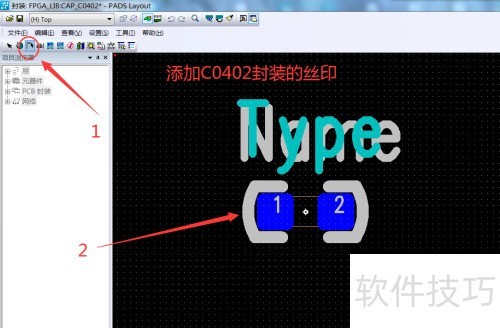

5、 第五步：添加0402封装电容外形丝印，所示。

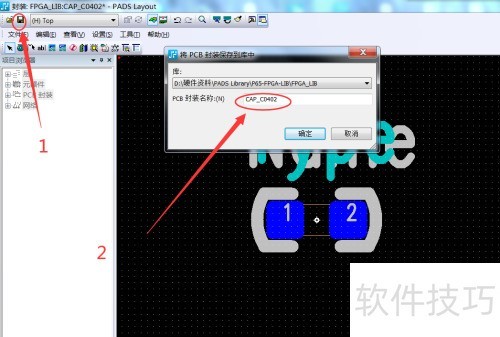

6、 第六步：完成0402封装电容设计后，点击，输入名称，再点，所示。
