PADS LAYOUT 快速模块化布局

在将orCAD网表导入PADS LAYOUT进行布局时，逐个拾取元器件摆放会浪费大量时间。下面将介绍如何实现快速模块化布局，把相关元器件高效地集中放置，提升布局效率。

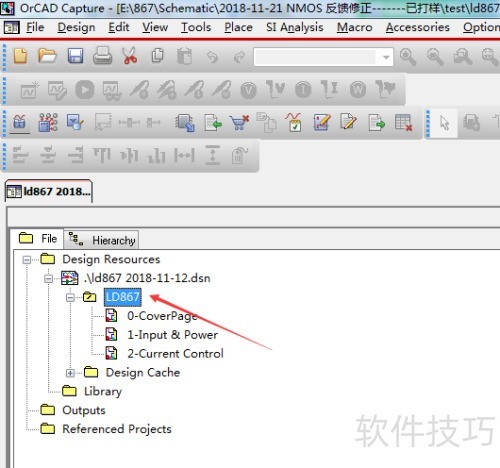

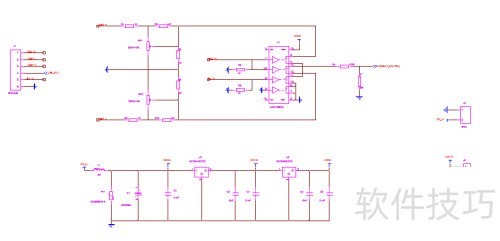

1、 首先，我们获取orCAD格式原理图，点击工程文件名即可。

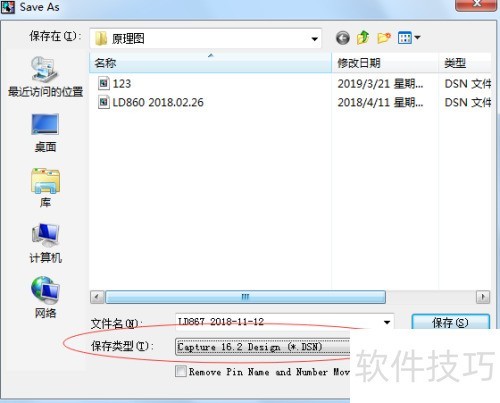

2、 点击File，选择Save As，将保存类型设置为Capture 16.2 Design.dsn，然后单击保存。这样设置后，降低版本的PADS Logic也能打开文件。

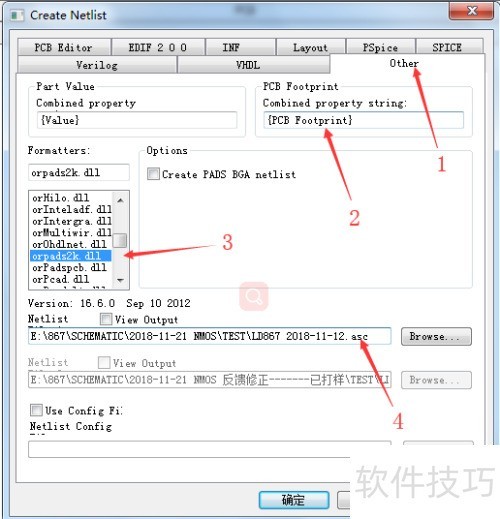

3、 点击tools，然后选择Create Netlist。在Create Netlist窗口中，选择other选项，确保pcb footprint选项栏已包含相应字符。接着选择orpads2k.dll，点击Browse按钮指定保存路径，文件扩展名设置为.asc。

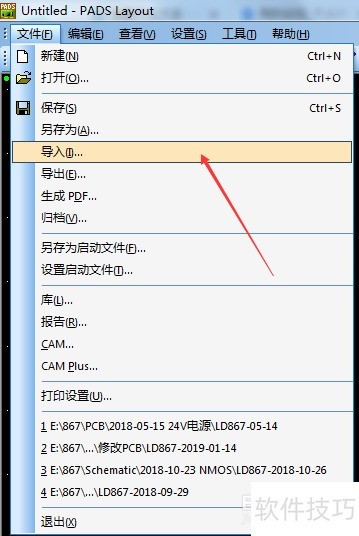

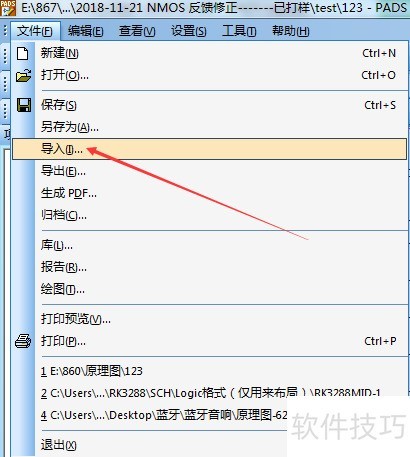

4、 打开PADS LAYOUT软件，依次点击文件、导入，将刚才生成的网表导入即可。

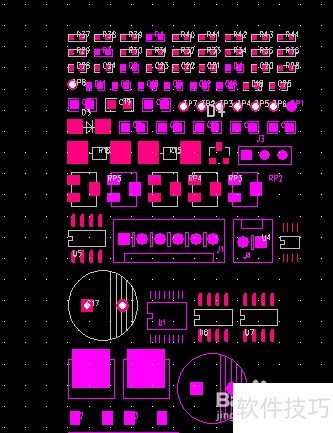

5、 导入后，点击项目栏的工具选项，然后选择分散元器件功能。

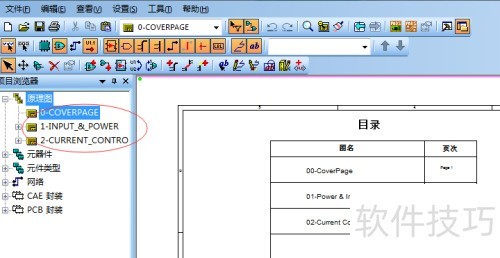

6、 打开PADS Logic软件，点击文件后选择导入，选取步骤二保存的文件并确认，成功后显示。

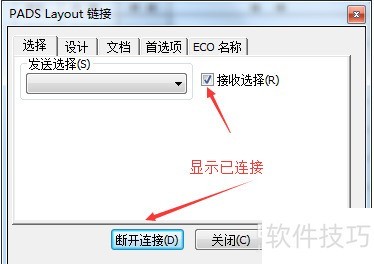

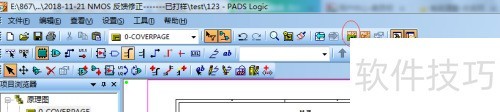

7、 同时启动PADS Logic与PADS Layout，点击PADS Logic中的PADS Layout图标，实现两者关联，具体所示。

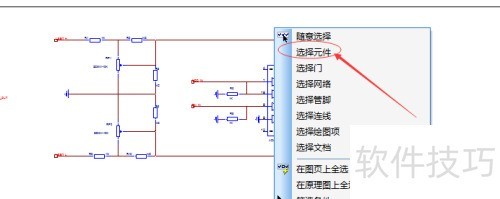

8、 在PADS Logic原理图空白处右键单击，选择元器件，按下Ctrl+A全选，元器件将全部高亮显示，所示。

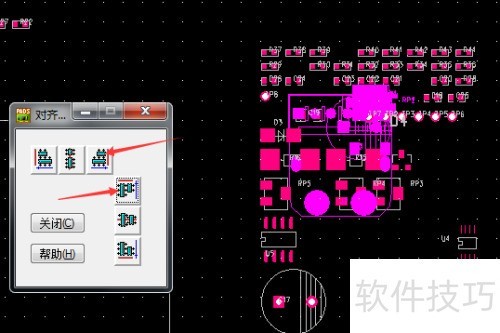

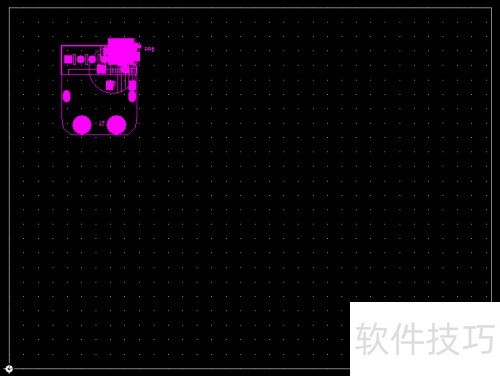

9、 切换至PADS Layout软件，此时所有相关元器件封装均已高亮显示。按下Ctrl+L，随意点击两次进行对齐操作，所示，所有高亮的相关网络元件已汇聚一处，最后单击关闭即可完成操作。

10、 将整个模块拖到板框内的合适位置，即可开始布局布线。
