PADS PCB文件转AD格式

本文讲解将PADS PCB文件转换为AD格式的方法。

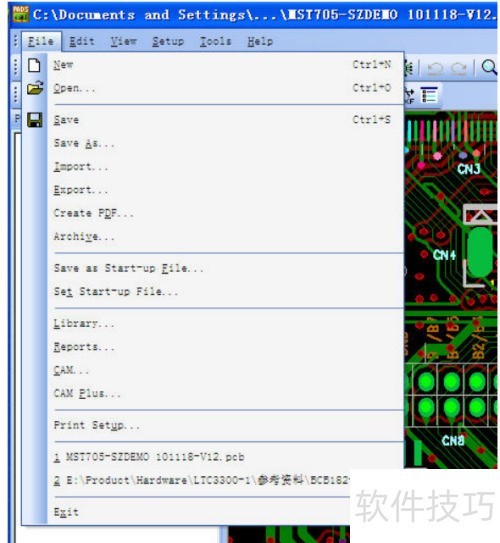

1、 首先，打开PADS中需要转换的PCB文件，然后选择Export功能。

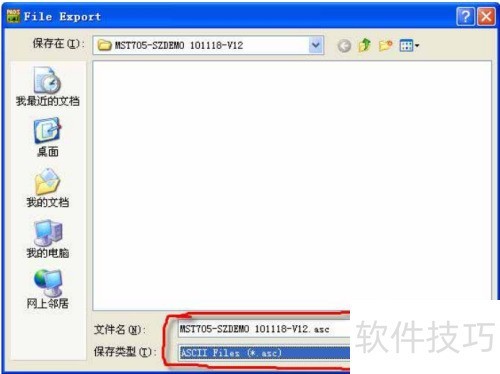

2、 第二步：将转换格式设为ASC格式，然后点击保存。

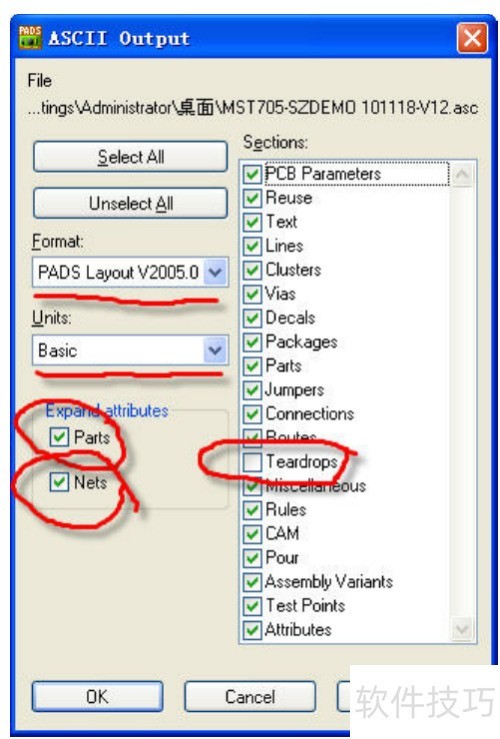

3、 第三步：根据图示选择选项，注意尽量避免选择 Teardrops，因为这可能导致导入 Altium 时转换过程变得极为缓慢。完成选择后，点击 OK，从而实现从 PADS PCB 文件到 ASC 文件的格式转换。

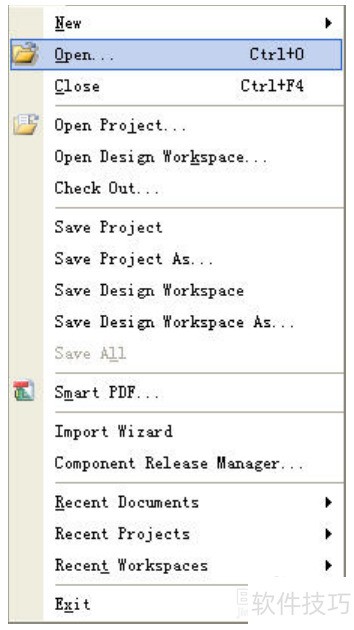

4、 第四步：开启AD软件，选择对应的打开方式。

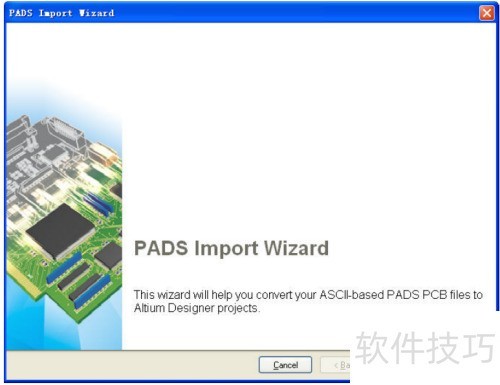

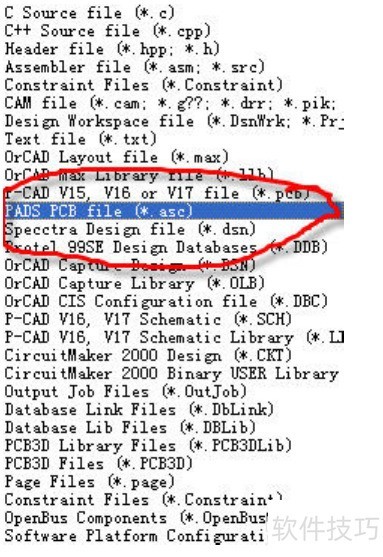

5、 第五步：选择PADS PCB文件（*.asc）类型，打开已转换为ASC格式的PADS文件，具体操作见下一步。

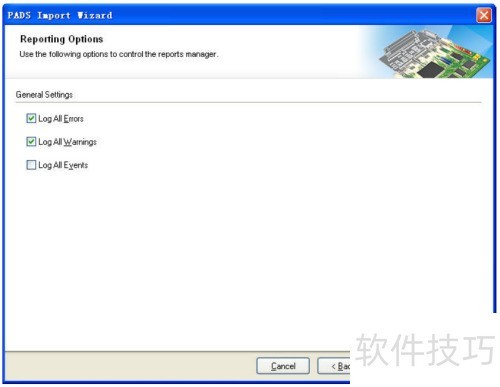

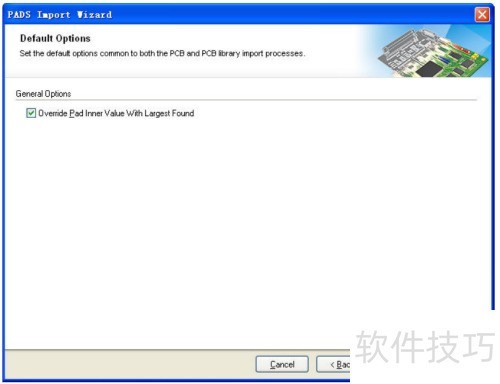

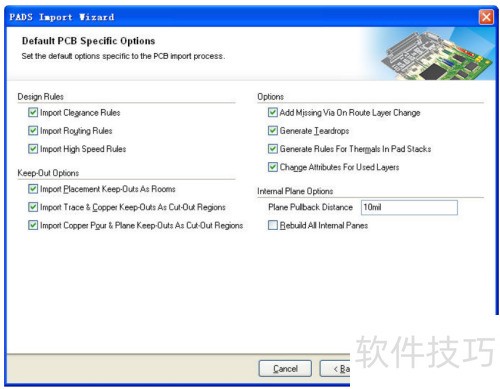

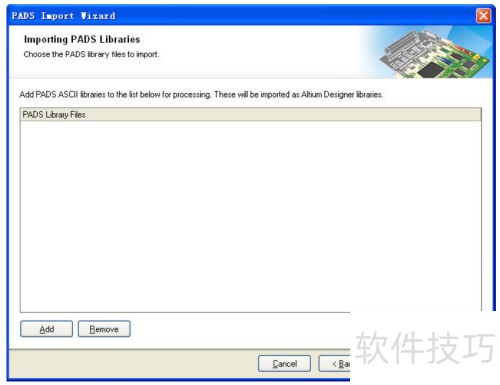

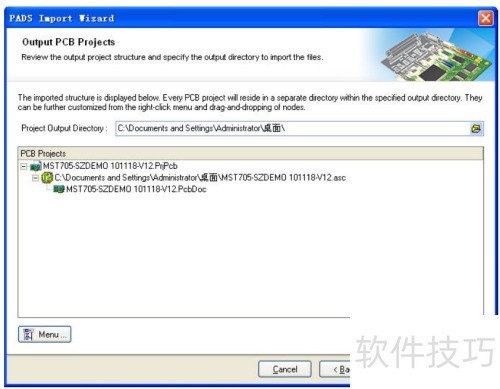

6、 第六步：一直点击下一步

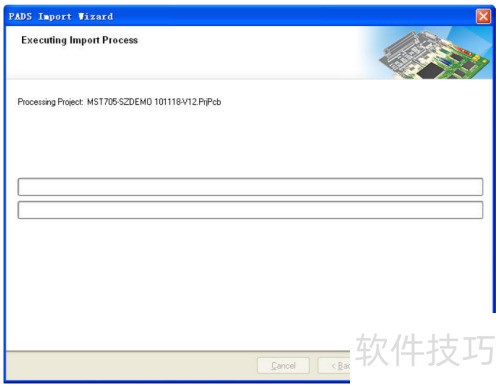

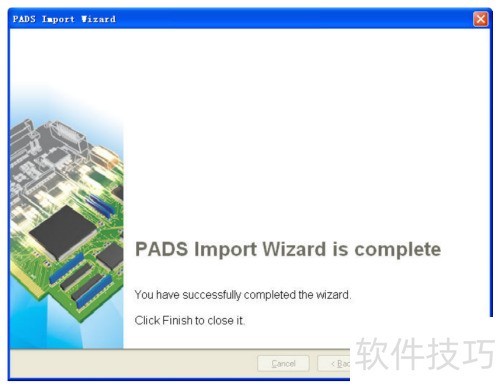

7、 第七步：转换过程中，请耐心等待完成。
