PADS是常用的PCB设计工具，下面介绍如何用PADS设计标准的LQFP-32引脚封装。

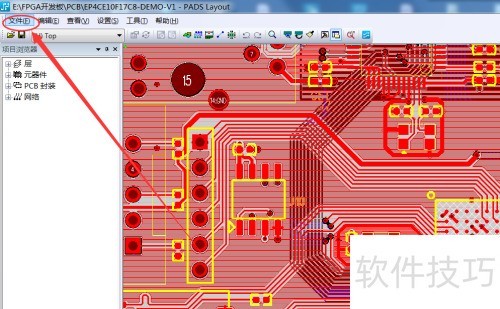

1、 首先，打开PADS Layout软件，点击菜单，所示。
2、 第二步：点击选项，所示。

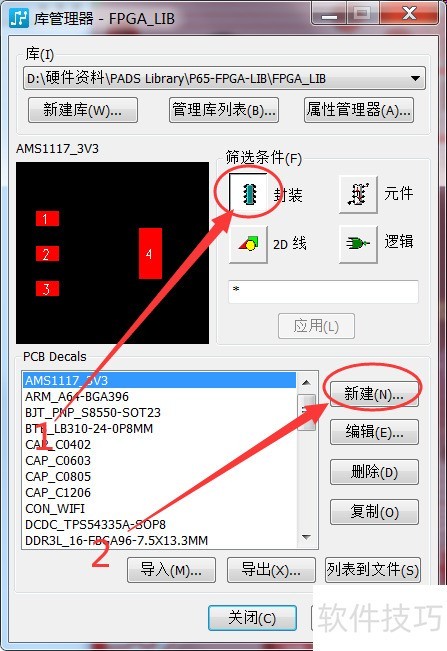

3、 第三步：点击选择选项，随后点击按钮，参照图示进行操作。

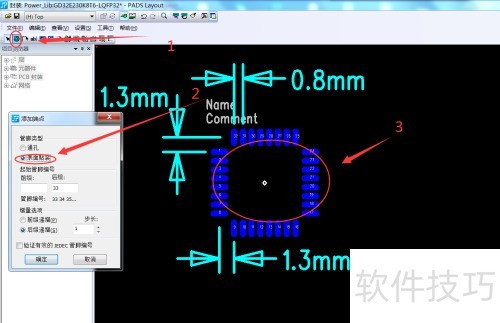

4、 第四步：添加LQFP-32封装的焊盘引脚，确保焊盘间距符合图示要求。

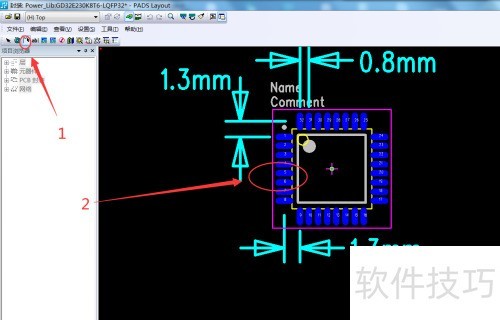

5、 第五步：添加LQFP-32封装外形丝印，参照图示。

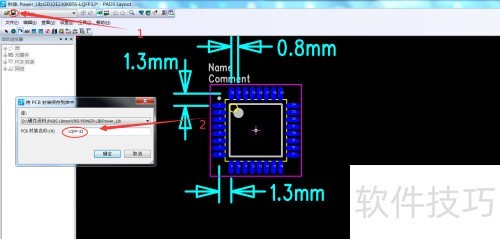

6、 第六步：完成LQFP-32封装设计后，点击，输入名称，再点击，即可finish设计，效果所示。
