如何用CAM350测量pcb板

CAM350软件可将设计工程师完成的电路板，依据生产能力，转换为适合生产的图档，满足制造需求，起到辅助作用。

1、 打开PCB文件后，依次点击Settings和Unit选项，然后确认设置。

2、 在弹出窗口选择公制，最小操作单位设为1/10000，点击确定，所示。

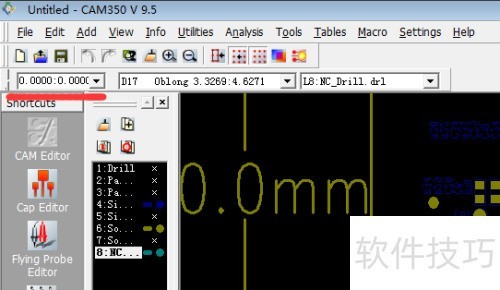

3、 左上角操作中，将最小距离调整为0.001，所示。

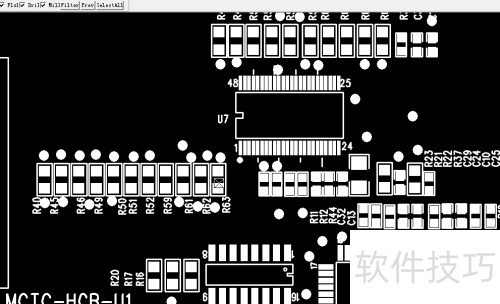

4、 若PCB图显示为倒影，依次点击Edit—Mirror调整。

5、 按下键盘A键，鼠标左键点击PCB图以完成校正。

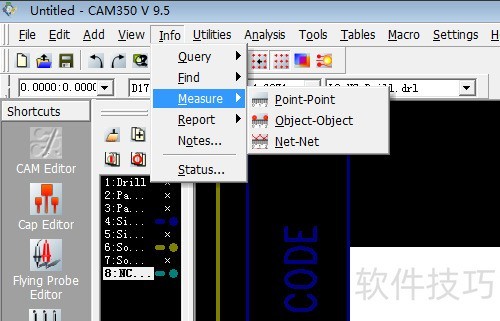

6、 单击Info—Measure，右侧窗口依次为点到点测量、线类测量等功能。

7、 网络测量示意图如下

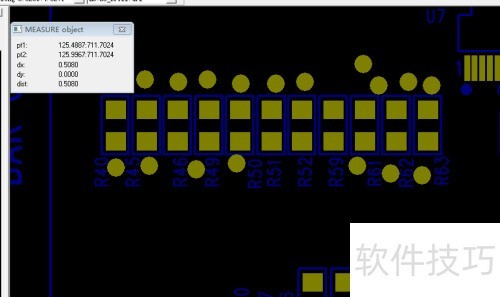

8、 按需选择测量类型，比如线距测量，点击两个焊盘，左上角会显示距离信息，所示。
