cam350拼版攻略

Cam350的拼板流程。

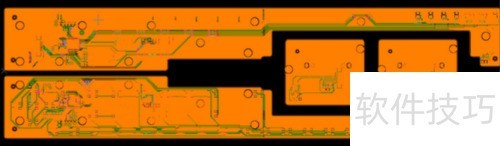

1、 拼板的整体效果图如下所示。

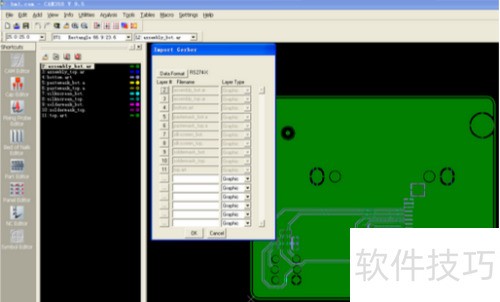

2、 把BM板的GERBER导入CAM350，然后保存为BM1.cam。

3、 B、把AJ板的GERBER导入CAM350，再将其保存为AJ0.cam。

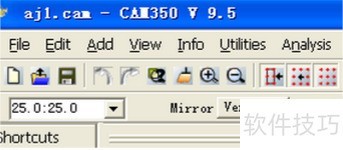

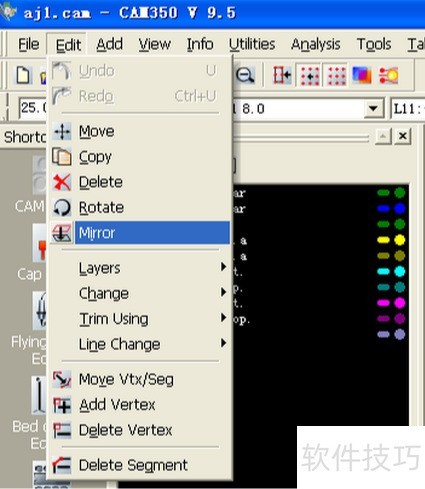

4、 C. 把AJ板进行水平镜像操作，然后保存为AJ1.cam。具体操作如下：首先打开AJ的所有层，接着选择EDIT - MIRROR，之后按A键，或者点击右上角的Select all，也可以按W键进行框选。框选完成后点击右键，再选择镜像点。最后在左上角的镜像控制开关中，vertical为Y方向（左右），Horizontal为X方向（上下）。

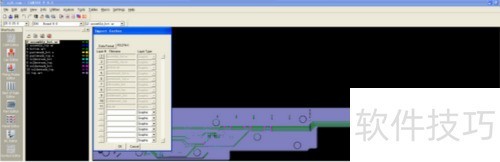

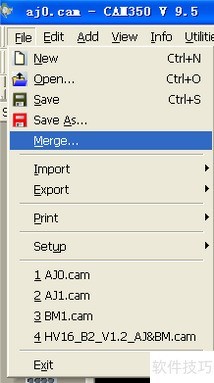

5、 D. 在AJ0里导入AJ1，导入设置为：Edit（编辑）--merge（合并），再打开AJ1文件。

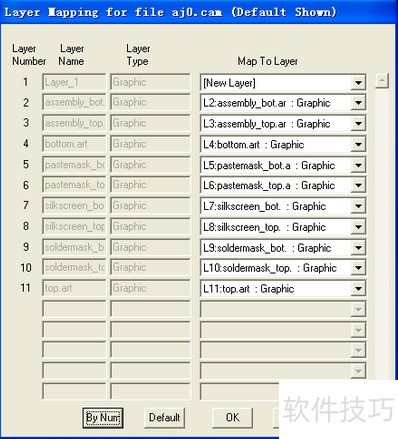

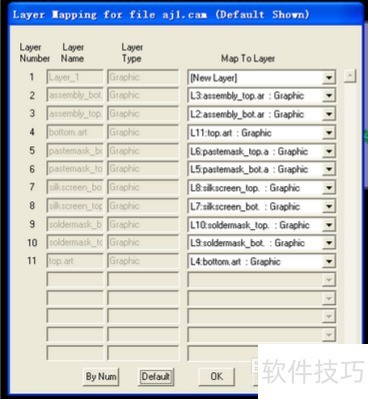

6、 对调TOP层与BOT层的文件后点击OK，再把文件放置于合适位置。

7、 若要查看镜像文件，可在Settings（设置）-View Options（查看选项）里，勾选View Merged Databases（查看合并数据库）选项。

8、 E：对BM1.cam文件使用Edit - Merge命令，接着点选ByNum命令即可，之后把文件放到合适的位置。
