PSpice如何进行参数仿真

在工作中调试电路时，需不断更换元件参数并测试以确定最佳参数，工作量大且繁琐。实际上，这种工作可借助PSpice软件解决，能快速得到合适的元件参数。下面以放大电路为例，说明操作方法。

1、 打开PSpice软件来创建工程。

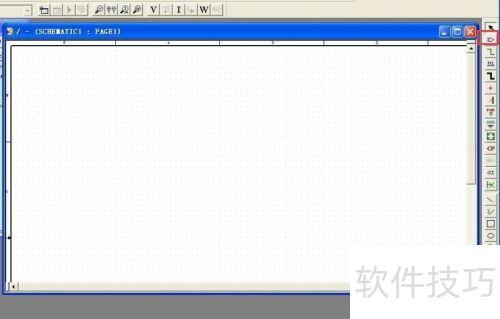

2、 放置元件时，可点击放置元件图标，或在菜单中选择Place - part，还能使用快捷键Shift + p。

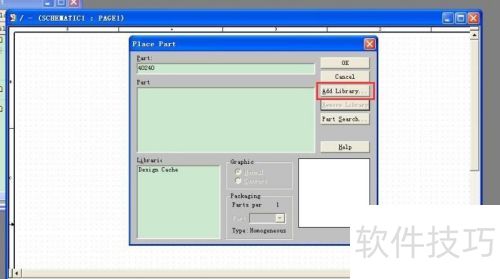

3、 点击Add Library来导入所需元件的库，包括ANALOG_P（电阻、电容、电感元件库）、BIPOLAR（三极管元件库）、SOURCE（电源库）以及SPECIAL（变量）。

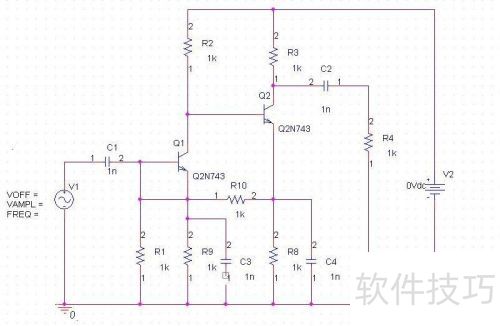

4、 将所需元件置于画电路图界面，按W键连接线路。

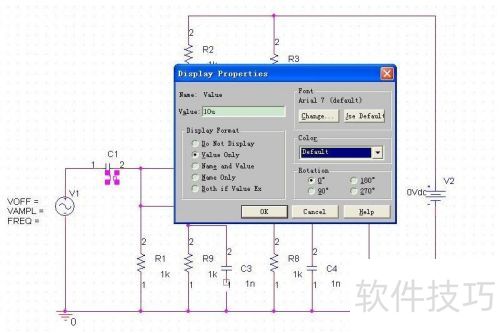

5、 双击元件参数，按需求修改所有元件参数。

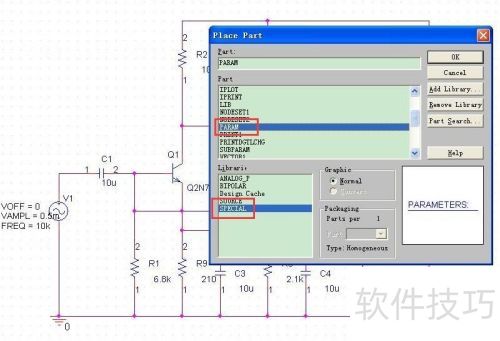

6、 将所在元件的参数修改好后，按Shift+p快捷键，把PARMANTERS（位于SPECIAL库）放置到电路里。

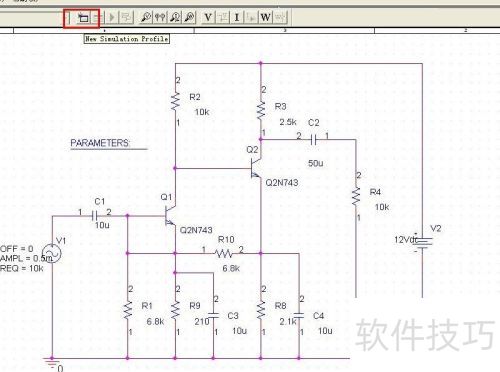

7、 点击New Simulation Profile图标，即可进入仿真设置界面。

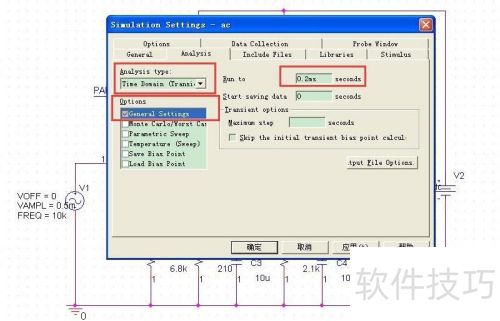

8、 在Analysis type里选择Time Domain，于Options中选第一项，在右侧的Run to处输入仿真时间，此时间按电源频率设定，最少一个周期即可。

9、 在Options里选中第三项Parmetric Sweep，然后于右侧的Sweep variable中把Model parameter元件模型设为变量。选取NPN模型，填入电路里三极管的名称，参数设定为RB（即放大倍数），其放大倍数的范围是从100到400，按每100递增。

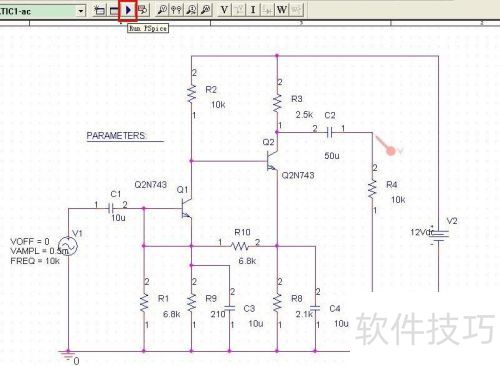

10、 设置完毕后，点击Run PSpice图标，或者按F11快捷键。

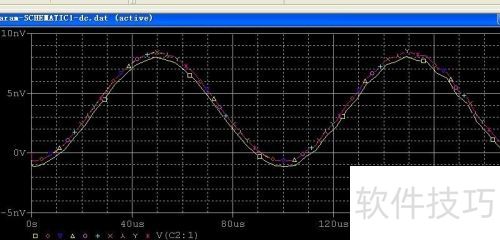

11、 运行PSpice A/D后选择输出波形，会看到多个波形，这表明三极管RB不同时输入波形也有差异，如此便能快速找出最合适的RB值。
