Orcad/Pspice电路设计：[2]提取MOSFET参数λ

本次分享主要介绍MOSFET参数的手工估算提取方法，聚焦于Id、L、IC0与电路性能之间的关系。通过选定的模型，利用Pspice软件仿真，获取适用于手工计算的MOSFET参数。具体内容为提取λ以及其与Vds、Von的关联。希望能为大家提供帮助。

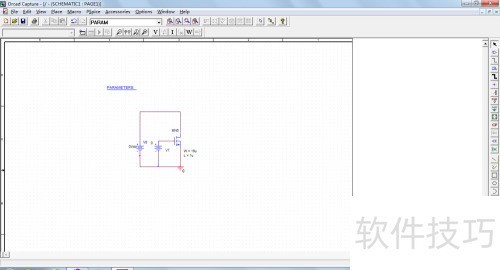

1、 创建新工程，绘制电路图。

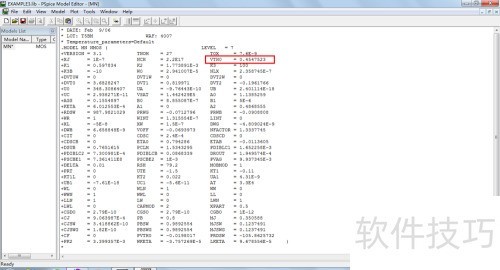

2、 查看NMOS模型参数，右键点击NMOS，选择编辑Pspice模型，查看NMOS的Vth0值。

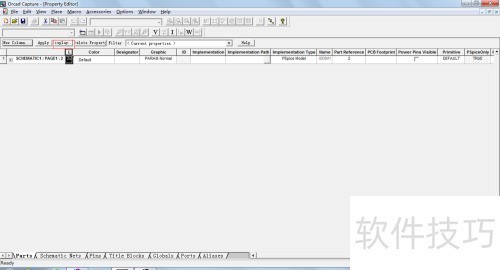

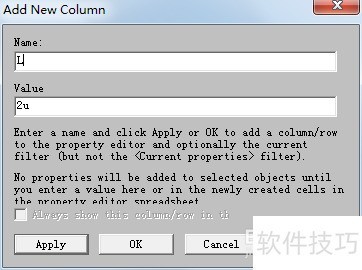

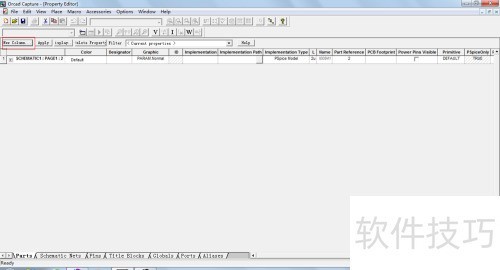

3、 设置全局变量L。双击PARAMETERS，点击New Column，输入名称与值后确认。选中L，点击display，选择显示名称和值即可完成设置。

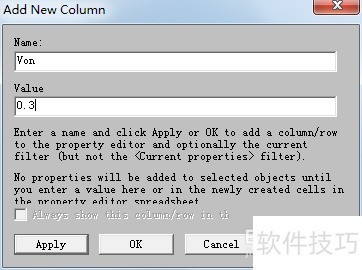

4、 设置全局变量Von，输入参数名称与值后点击OK。选中Von，点击display，选择显示名称和数值。

5、 在电路中设定电源电压和MOS管的宽长比。将V1电源电压设为NMOS的Vth0+Von，即0.4547+Von，便于直接调节Von，而MOS管的宽长比可自行确定。

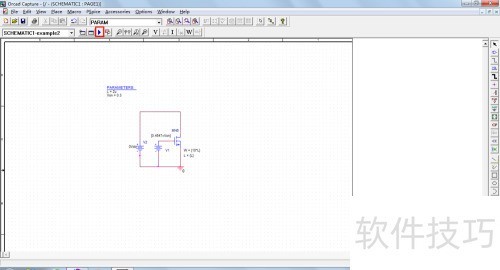

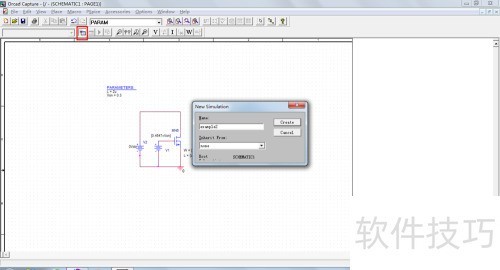

6、 新建仿真并运行

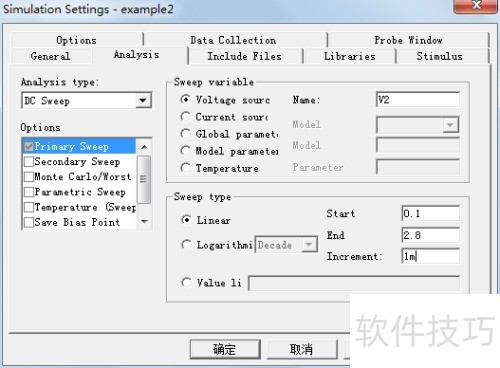

7、 进行直流仿真时，选择DC Sweep功能。设置扫描电压V2，其范围从0.1V至2.8V，步长为1mV。

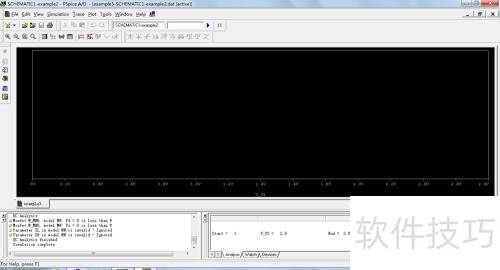

8、 点击运行图标开始仿真， Probe模块将会出现。

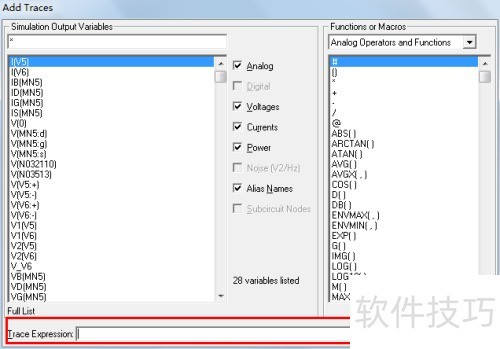

9、 点击Trace/Add Trace，或直接点击Add Trace图标，在Trace Expression中输入函数表达式，以确认要显示波形的函数。

10、 因为r0=1/λId=1/(δId/δVds)，所以λ=D(Id)/Id。这里δ代表导数，D(Id)表示对Id关于横轴Vds求导。

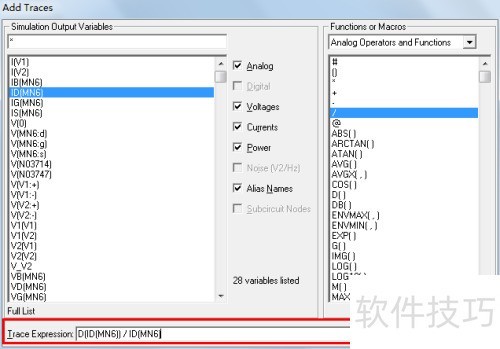

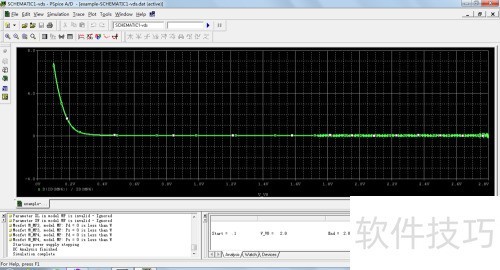

11、 输入公式为D(ID(MN6)) / ID(MN6)，点击确定后会显示对应的绿色曲线，这表示当Von为0.3V时λ与Vds的关联。调整全局变量Von和L的数值，即可获取不同条件下对应的λ值。
