Pspice仿真电路

Pspice软件应用广泛，教学中老师就常使用它来仿真电路，将结果与实际计算对比以验证正确性。下面向新手分享一下利用Pspice仿真电路的方法。

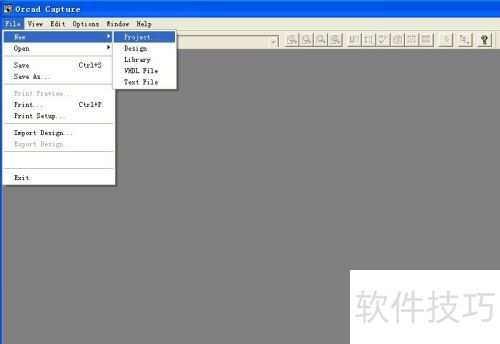

1、 先打开软件，在菜单栏选择File - New - Project来新建工程。

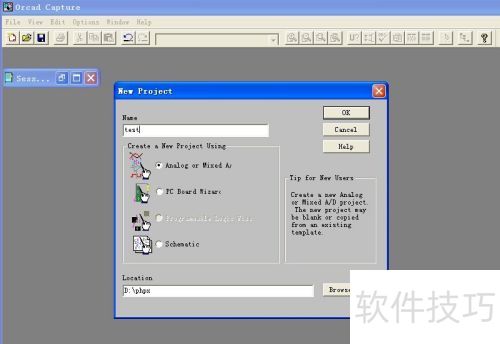

2、 要给工程命名，由于要进行Pspice仿真，所以选用Analog or Mixed A/D（数模混合仿真）。另外还有几个选项，分别是PC Board Wizard（系统级原理图设计）、Programmable Logic Wizard（CPLD或FPGA设计）以及Schematic（原理图设计）。

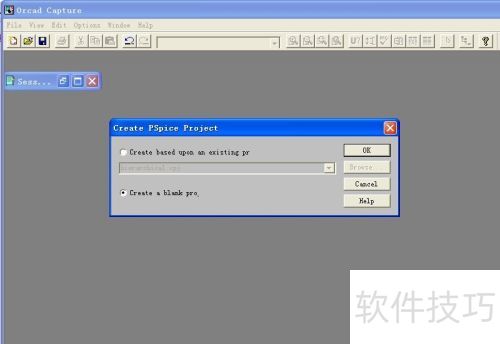

3、 接着会弹出原理图窗口属性选择对话框，在其中选择Create a blank pro（即选择一个空的工程）。

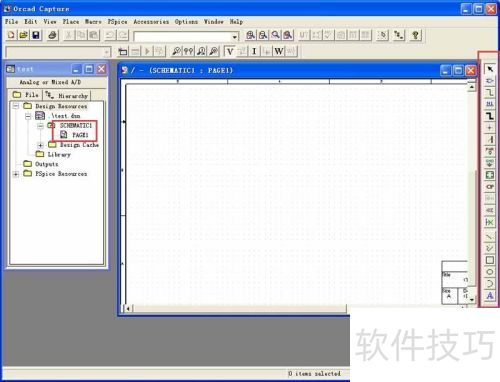

4、 之后工程就生成了。该工程包含多个大项，最主要的电路图要在SCHEMATIC1下的PAGE里绘制，软件最右栏是放置元件、画线等操作图标。

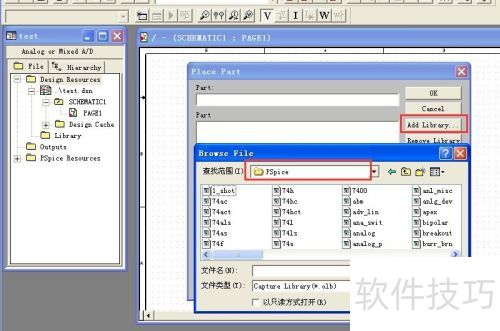

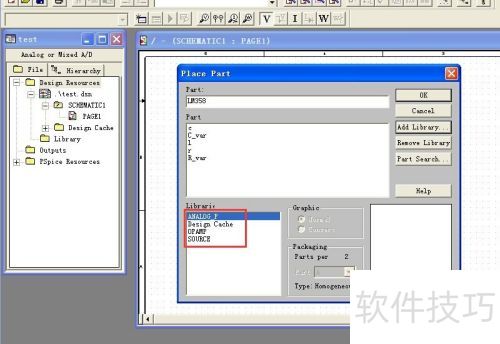

5、 接下来要绘制电路图。首先寻找元件，可点击最右侧的place Part图标，或者选择菜单栏中的Place - part，再点击Add Library。要选择所需的元件库，必须是安装目录下Library里PSpice中的元件库，只有该文件夹里的元件才可用于仿真。

6、 本示例选取两个元件库文件，ANALOG_P（含电阻、电容、电感元件）和SOURCE（电源）。

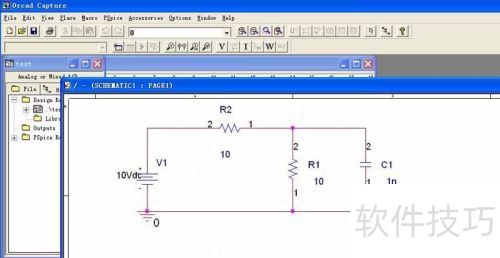

7、 画电路图时，连线按W键，鼠标成十字便可连线，画完按ESC键取消。连完线需修改元件参数，双击元件参数就能修改，完成后电路。

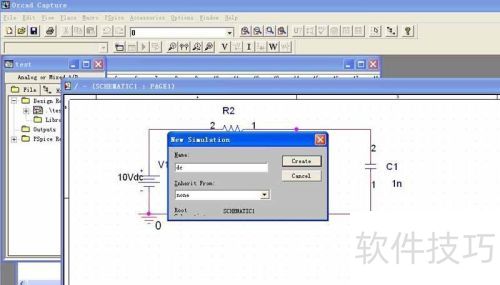

8、 接下来要设置仿真参数。可以点击New Simulation Profile图标，或者通过菜单栏的PSpice - New Simulation Profile，然后在弹出的New Simulation对话框里输入名称。由于软件有多种仿真方法，能对同一电路进行多种仿真，所以建议针对不同的仿真取有意义的名称，方便辨认。

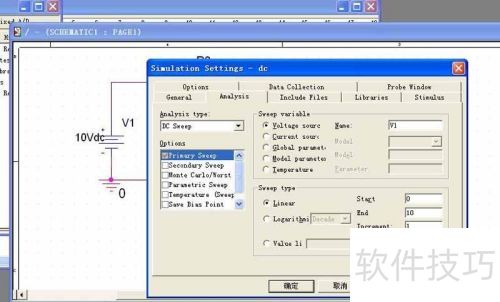

9、 在这个例子里，要对电路进行直流特性扫描分析。在Analysis type中选定DC Sweep，电源选V1，电压从0V到10V，按1V递增来扫描。设置好后，点击运行或者按F11键。

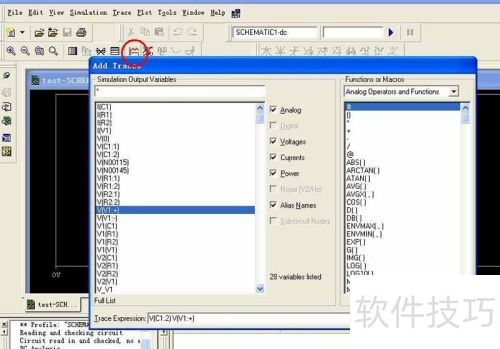

10、 调出PSice A/D面板，点击Add Trace来添加要看的元件电压，这样就能查看所有元件的电压电流波形了。并且最右面板提供运算功能，可实现不同电压电流间的运算。

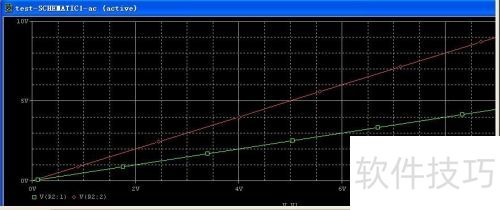

11、 选择要查看的波形，点击OK就能看到该波形。
