PSpice如何做交流分析

交流分析是对小信号线性电子电路进行的分析方法。在分析中，半导体器件用线性模型替代，主要用于研究电路性能随信号频率的变化情况。接下来，将介绍如何使用PSpice软件对电路进行交流分析。

1、 新建工程时，绘制需分析的电路图，确保电源为交流信号。

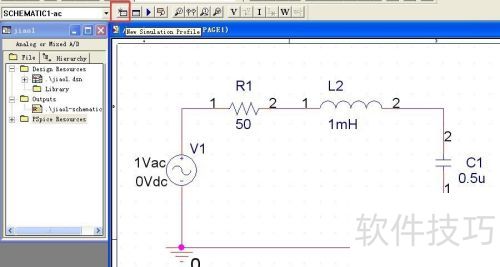

2、 点击New Simulation Profile图标，或通过菜单PSpice--New Simulation Profile进行选择。

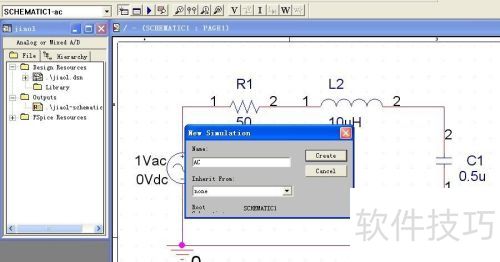

3、 随意输入名称后，点击创建按钮即可。

4、 在Analysis type下拉菜单中选择AC Sweep/Noise，表示进行AC扫描分析。

5、 在AC Sweep Type中选择Linear，表示频率线性递增。其中，Start、End和Total分别对应起始频率、终止频率及扫描点数量。设置完毕后，点击确定按钮即可。

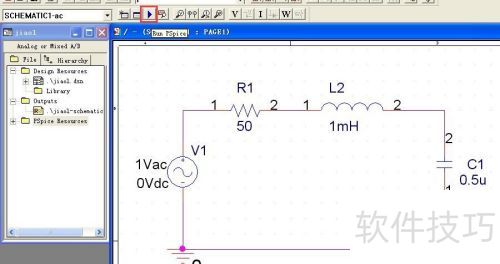

6、 完成以上设置后，点击Run PSpice运行PSpice图标，或者按下F11快捷键即可。

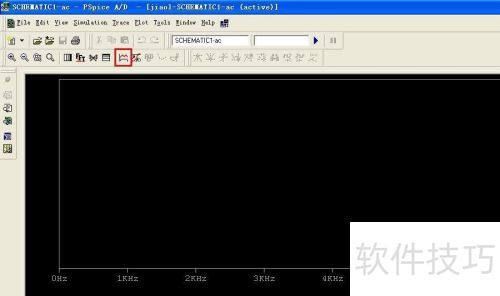

7、 此时，PSpice A/D软件自动运行，并显示坐标。

8、 点击Add Trace图标或通过Trace菜单选择Add Trace，添加需查看的元件电气特性曲线图。

9、 在添加轨迹对话框中，可选择电路中任意元件的节点电压或电流，还能进行数学运算。右侧区域用于数学运算。选中要查看的元件后，点击确定。

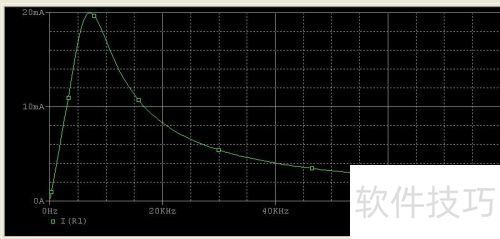

10、 至此，所需波形已呈现，可结合电路与波形分析其工作原理。
