PSpice仿真如何标注波形

在PSpice软件里，波形最为直观。分析波形时常常要找最大最小值等，下面讲讲如何标注该软件中的波形。

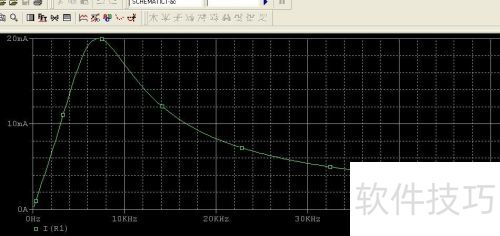

1、 点击Toggle cursor图标，或者选择菜单Trace - Cursor - Display，即可激活指针工具。

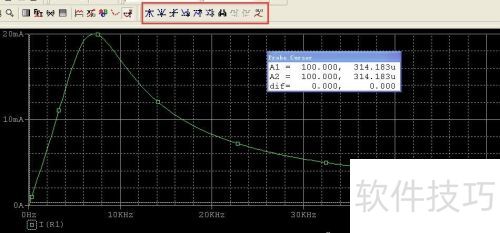

2、 激活后会出现几个定位工具图标，大多是定位最高最低点、最大斜率点等常用工具。

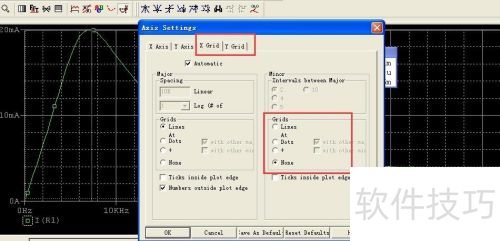

3、 为了最清晰地查看波形，先将网格隐藏起来。选择Plot - Axis Settings菜单，在弹出的对话框里，点击X Grid标签，于Grids中选择None，Y Grid标签也按此设置，如此便完成网格隐藏。

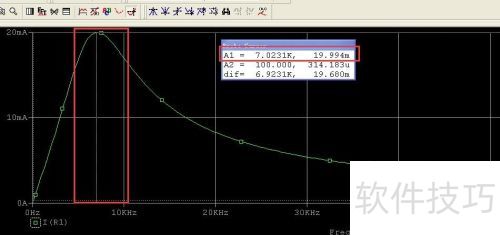

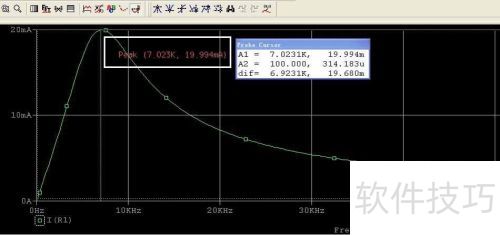

4、 点击定位点里的Cursor Peak来定位最大值，于是A1就定位到波形最大值的位置，同时A1的数值也会给出，也可按需定位其他值。

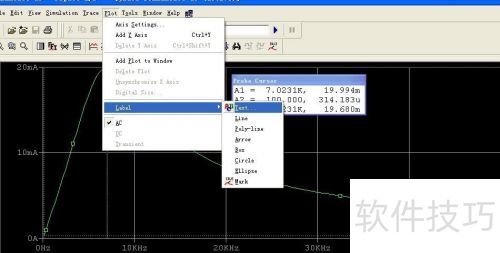

5、 同样选择Plot - Label - Text，添加引线让标注更清晰。引线类型多样，可根据自身喜好进行选择。

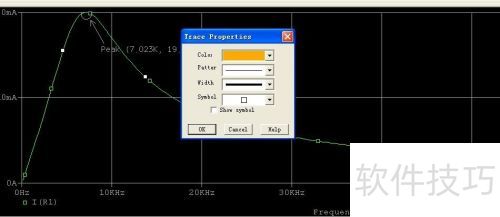

6、 有时做报告，在别的文档里会用到这个波形，为了看得更清楚，可改变波形颜色与线条大小。选中波形后右键点击Properties，于对话框中选择颜色和线条大小。

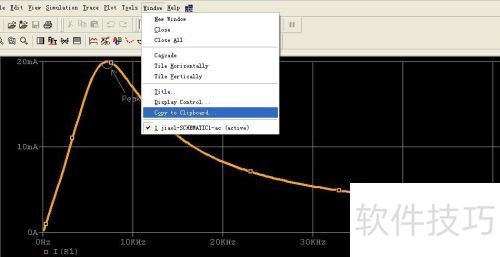

7、 波形已标注完成，可将其复制到其他文档，选择菜单中的Window - Copy to Clipboard即可。

8、 在弹出的对话框按需设置，然后点击OK即可。

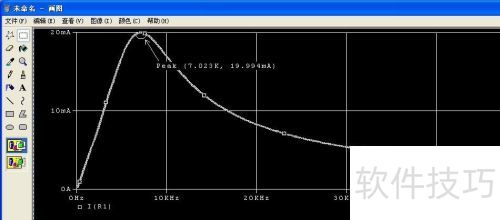

9、 打开画图、word等能复制图片的文档，然后点击复制即可。
