Protel99se中PCB如何设置线宽

在Protel99se中，很多新手不懂如何设置PCB线宽，全英文界面让人望而生畏。接下来就为大家详细讲解，在绘制PCB过程中，轻松搞定线宽设置问题，助你快速上手操作。

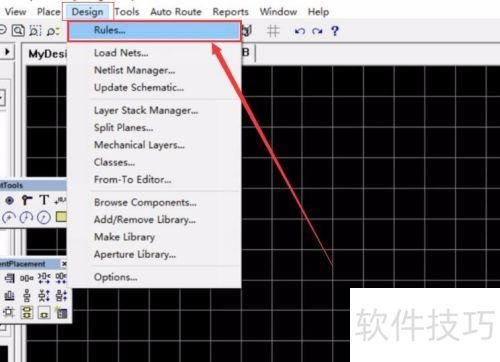

1、 首先，打开Pcb文件，选择Design下的Rules选项，参照下图操作。

2、 Protel99中如何创建新文件（.ddb格式）？

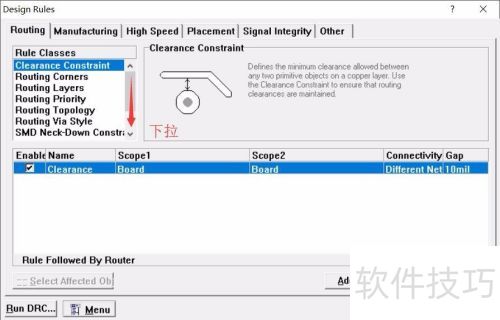

3、 开启后，滑动滚动条到底部，所示。

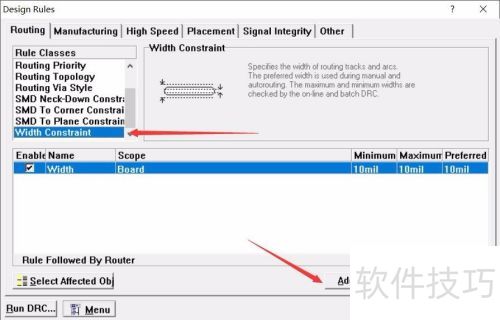

4、 单击选中宽度约束，然后在鼠标菜单中选择添加选项，参照下图操作。

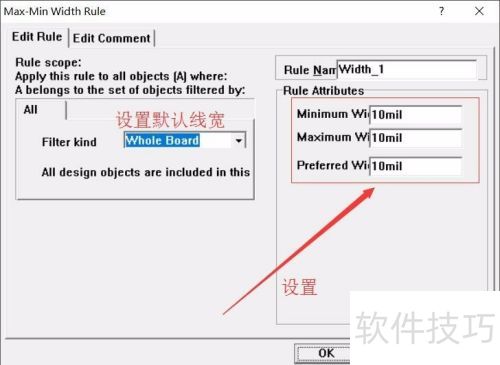

5、 进入后会看到Whole Board选项，此选项用于设置所有线路的默认宽度。

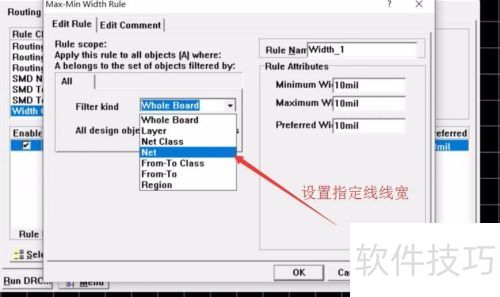

6、 下拉菜单选择Net，可设置已导入的线类型，比如GND、VCCD等已导入的线路。

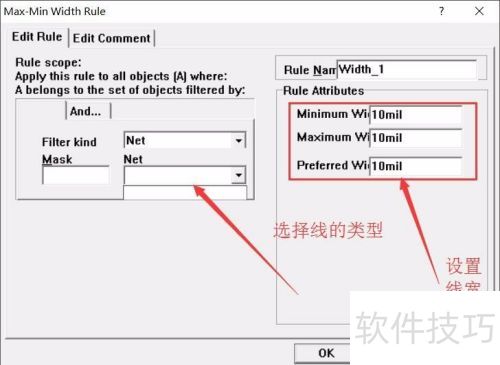

7、 在Net中选择线型，小迹未导入pcb，无选项可选，所示。

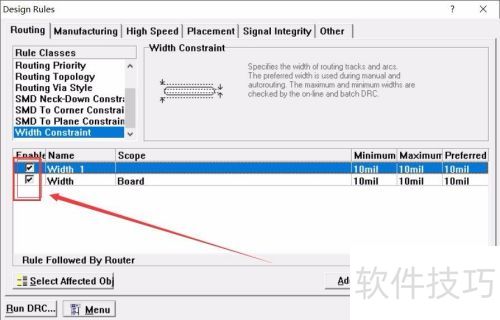

8、 完成后点击OK，将自动返回图示界面，可查看所添加线的类型与数量，所示。
