Protel99se中PCB如何测量长度并显示

初学protel99se的同学在绘制PCB时，想知道怎样测量元器件或焊盘距离吗？下面小迹来教大家设置测量距离并显示的方法。

1、 打开protel99se工具软件，将事先建好的.Pcb文件打开，情况所示。

2、 首先，所示，选择你要使用的线的类型。

3、 选择PlacementTools选项，再选择图中箭头所指工具，所示。

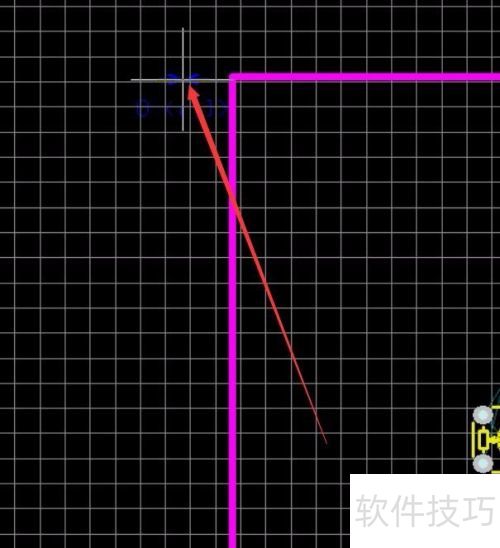

4、 工具被选中后会出现十字光标，用鼠标左键单击要测量点的首个位置，所示。

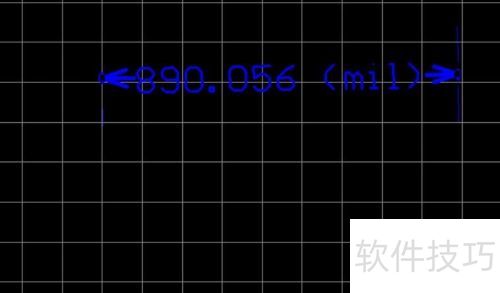

5、 点击另一个待测量位置（），会出现测量线并显示长度。

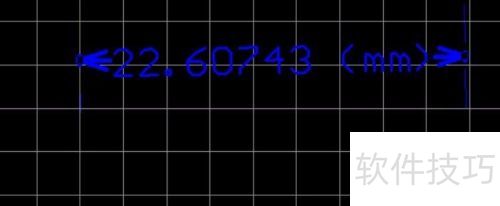

6、 单位为mil时，按下键盘Q键，单位就变为mm了，情况所示。

7、 若不想用上述测量方式，可按键盘R+M键快速测量。
