DYNAFORM后处理查看工具和板料接触力、作用力

DYNAFORM后处理中查看板料接触力及作用的方法

1、 DYNAFORM模拟运算后生成后处理文件，先打开.d3plot文件，所示。

2、 点击工具栏中倒数第二个Graph图标。

3、 右侧栏会显示加载选项，点击Load即可。

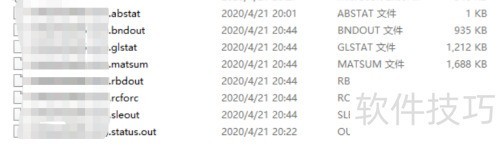

4、 弹出的文件夹默认为当前文件夹，选择其中的.rcforc文件后，点击确定即可。

5、 此时，.reforc文件会显示在右侧加载栏中。请用鼠标左键点击该文件，务必点击，否则后续操作选项无法出现。

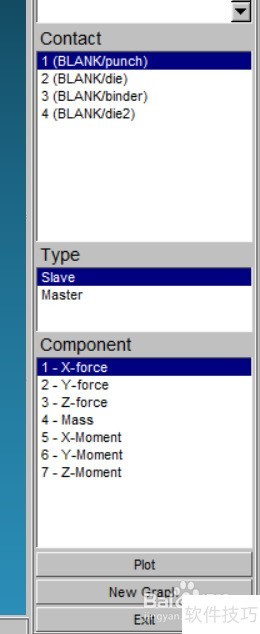

6、 点击后将显示以下几个栏目选项。

7、 接触选项用于选择板料与哪个工具相接触。

8、 类型选择板料受力性质，是从动反力还是工具主动作用力。

9、 在Component中选择要查看的作用力类型，其中X-force表示X方向作用力，Mass为质量力，Moment表示力矩。

10、 参数设置完成后，点击Plot按钮即可查看作用力曲线图。

11、 生成的曲线见下图。

12、 按需决定是否导出数据。
