DYNAFORM实例分析（S梁）

简单阐述利用DYNAFORM分析S梁成形过程的方法，其中涵盖快速设置（QuickSetup）与分析参数设置。

1、 将文件导入。

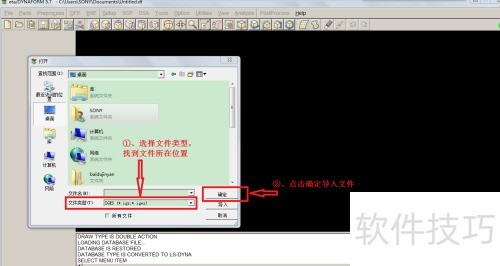

2、 进入软件界面后，选择文件|导入，更改文件类型，找到文件位置，按顺序导入所需源文件。

3、 进行分析设置。

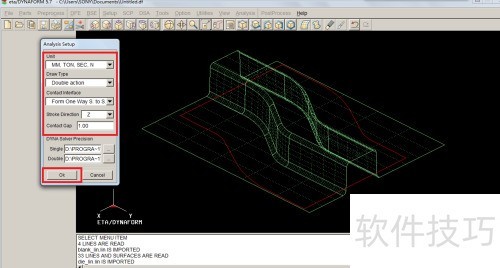

4、 选择工具|分析设置，依照需求依次输入参数后，选择确定，这样就完成分析设置了。

5、 对零件层进行编辑。

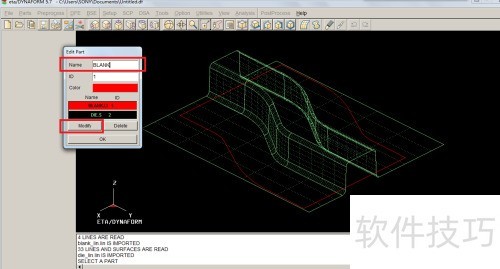

6、 选择parts | edit，修改图层名称与颜色，再点modify应用，所有更改完成后选择ok。

7、 毛坯进行网格划分。

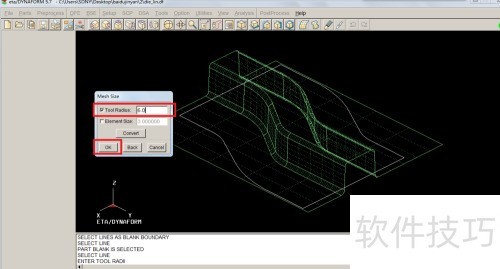

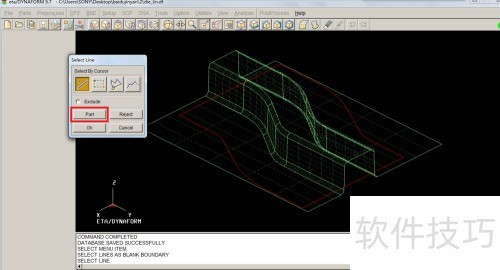

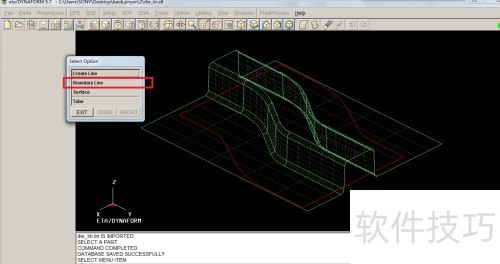

8、 选择工具|空白生成器|边界线|部分，接着挑选要划分的图层，设定好网格尺寸后，选择确定，这样就能应用网格了。

9、 曲面进行网格划分。

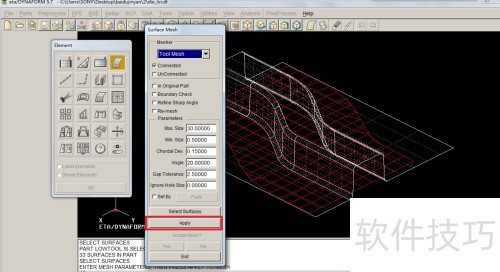

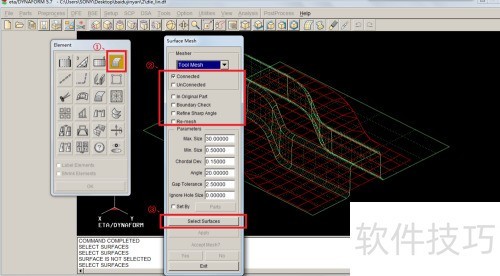

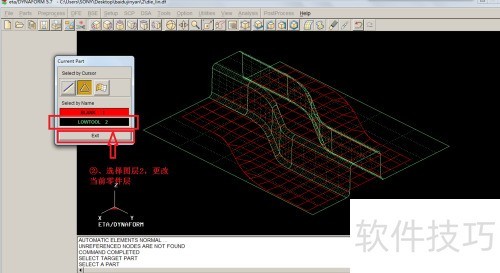

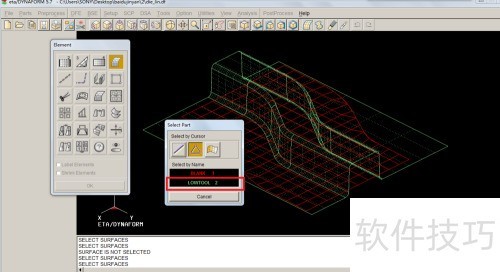

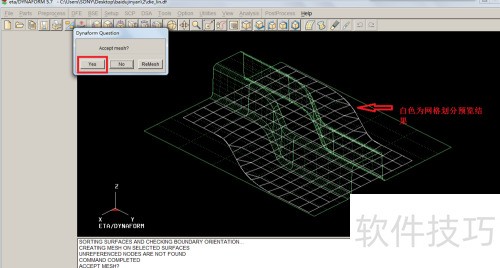

10、 首先要切换当前图层，接着选择preprocess | element，再选择surface mesh。之后依据要求逐个设置参数，选择part以确定需划分网格的图层，最后选择ok，点击apply即可。

11、 进行网格检查。

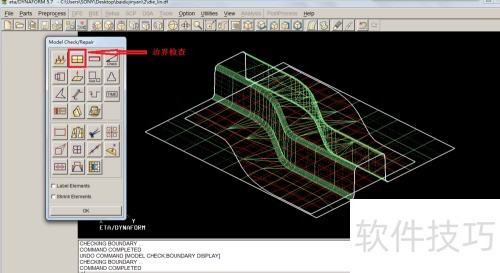

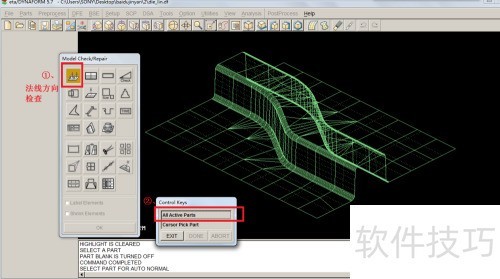

12、 包含法线方向与边界，选择preprocess | model check/repair，若有缺陷则要及时修补。

13、 压边圈如何定义？

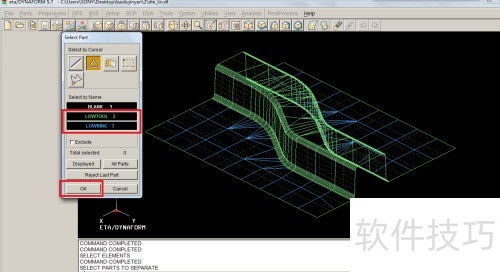

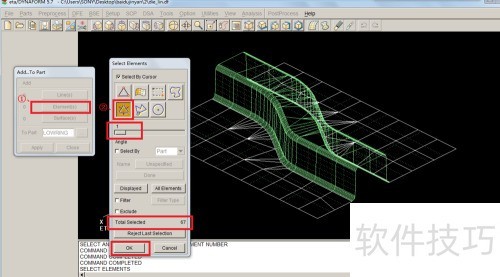

14、 先选择parts|create来新建一个图层，并将其命名为LOWRING。接着选择parts|add...to part，于新弹出的对话框里选择element，再选择spread，把角度修改为1°，在视图中完成选择后点击ok，之后进行应用。最后选择parts|separate，把LOWTOOL和LOWRING这两个图层分离。

15、 快速进行设置。

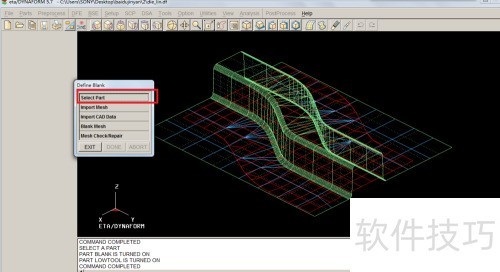

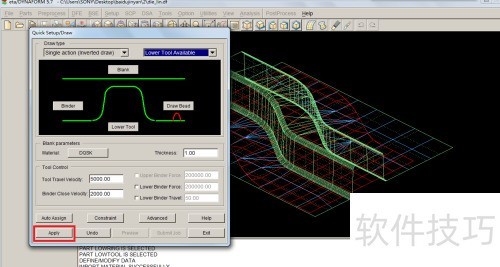

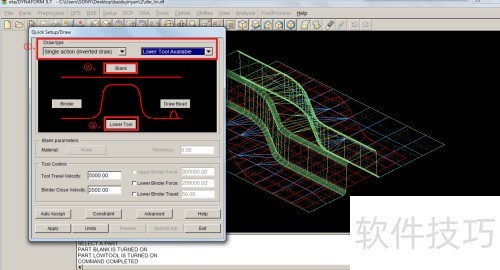

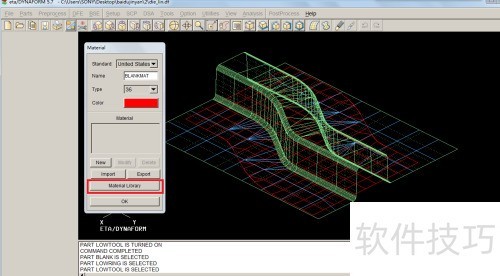

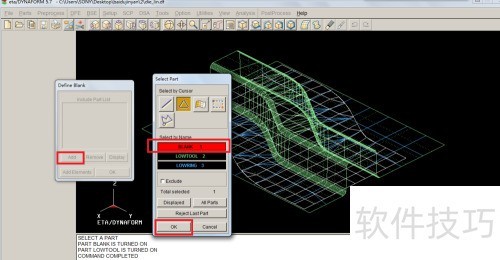

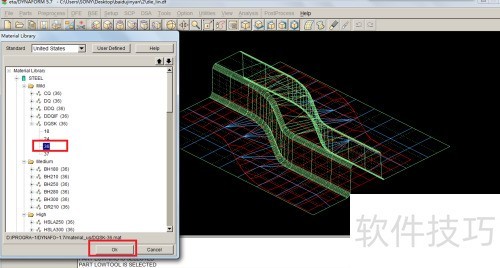

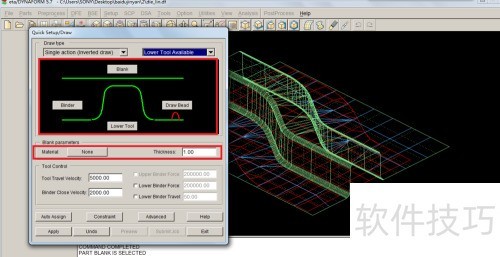

16、 选择setup | draw die，依据要求设置参数并定义工具。于窗口中选择blank | select part后点击add，接着选图层再点击ok，以类似方式完成其他工具的定义（窗口线条显示绿色即表示定义完成）。之后定义板材，在材料库中挑选所需材料，最后在界面下方选择apply就可以了。

17、 对参数设置与求解计算进行分析。

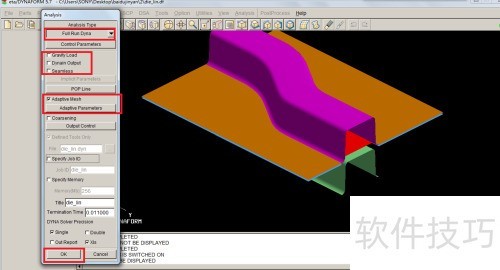

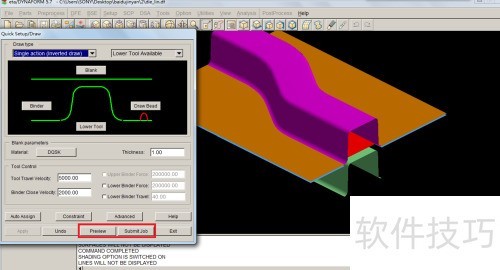

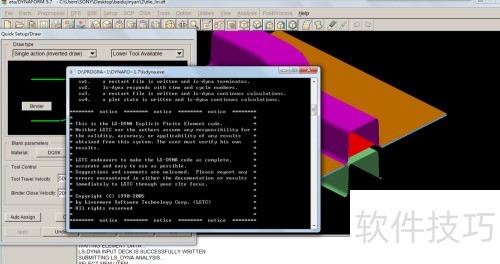

18、 在提交运算前，能选择preview进行预览。接着选submit job，按顺序设置参数后选ok，运算完成后就能在后处理界面开展分析了。
