使用三菱plc编程软件GX Works2进行离线模拟

学习PLC时，实践至关重要，但实体设备价格较高。为满足学习和程序调试需求，三菱在其GX Works2软件中内置了PLC离线模拟功能，无需硬件即可进行程序测试与仿真，方便初学者掌握PLC编程与运行逻辑，有效降低学习成本，提升学习效率。

1、 安装三菱PLC编程软件GX Works2，完成后双击桌面图标启动程序即可开始使用。

2、 打开后显示

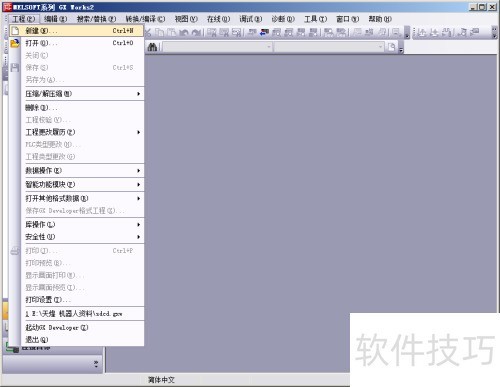

3、 创建新工程，依次选择工程菜单中的新建选项。

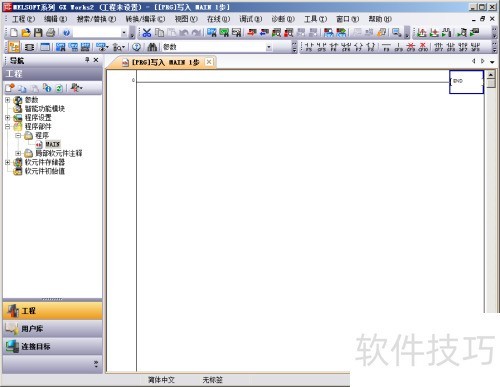

4、 弹出工程参数设置窗口后，根据所学PLC型号进行选择，我采用默认设置，确认后点击确定进入编程界面。

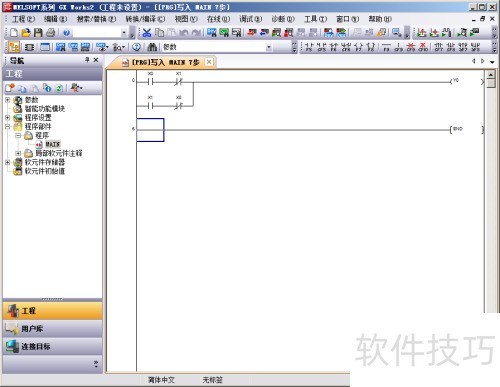

5、 先依据所学编写一个简易程序，我完成了一个基础版本。

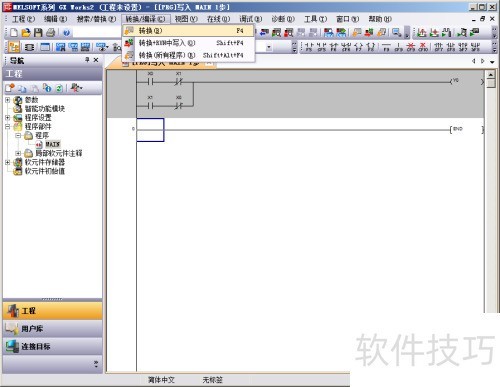

6、 程序编写完成后背景仍为灰色，需先进行转换才能写入PLC并模拟运行，操作方法是点击转换/编辑菜单中的转换选项。

7、 转换完成后程序界面会变为白色，若转换出错请仔细检查并修正，如无法解决，可参照我的程序进行修改调整。

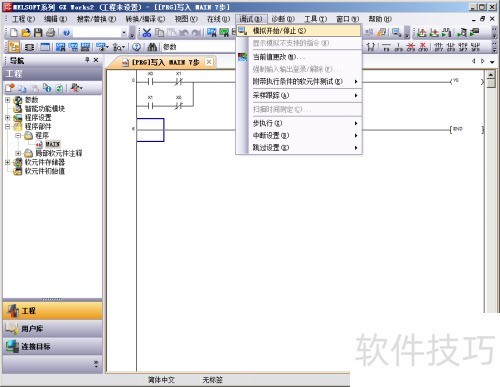

8、 启动离线模拟，请点击调试菜单中的模拟开始/停止按钮。

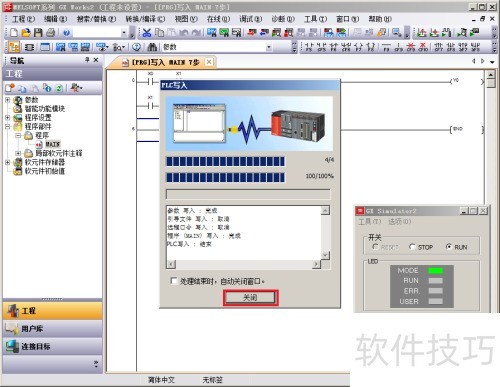

9、 点击后将显示PLC写入程序界面，无需操作，待写入完成后点击关闭即可。

10、 PLC监控界面已显示，接下来调整IO输入设置。

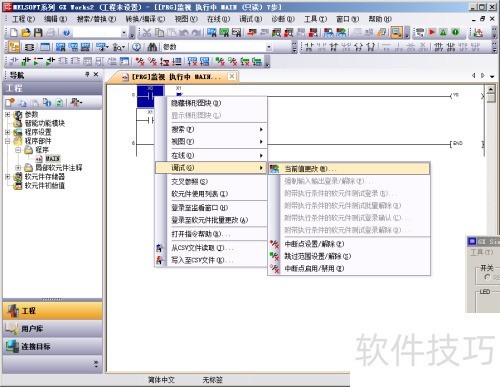

11、 先左键单击X0，再右键选择调试中的更改当前值选项。

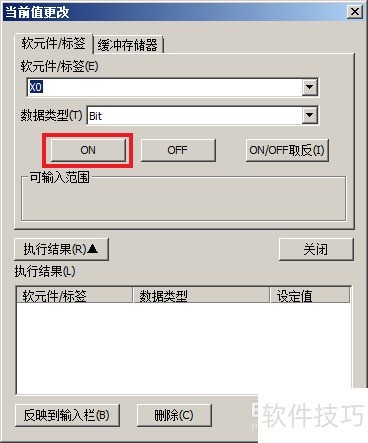

12、 将弹出一个选项框，当前程序中X0处于OFF状态，点击红色圆圈内的ON按钮，即可将其切换为ON状态。

13、 操作成功后，红圈内将显示记录，点击关闭即可退出窗口。

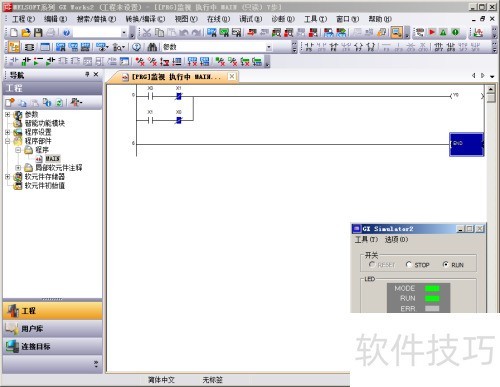

14、 关闭选项框后进入PLC监视界面，此时可见X0已接通，Y0已有输出信号。

15、 将X0设为OFF，X1设为ON，此时可观察到Y0产生输出。

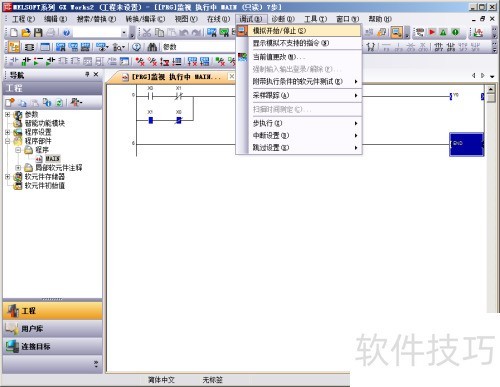

16、 仿真结束后，点击调试→模拟开始/停止即可退出离线模拟状态。

17、 退出模拟后按F2键进入编辑模式，即可开始程序编辑。
