三菱PLC编程软件如何绘制plc梯形图-三菱PLC编程软件绘制plc梯形图的方法
软件分类：编程工具大小：227.47 MB时间：2023-06-15
软件介绍：三菱PLC的编程软件适用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可编程控制器。支持梯形图、指令表、SFC、 ST及FB、Label语言程序设计，网络参数设定，可进行程序的线上更改、监控及调试，具有异地读写PLC程序功能。
分享一下三菱PLC编程软件绘制梯形图的教程，感兴趣的朋友可以一起学习哦！

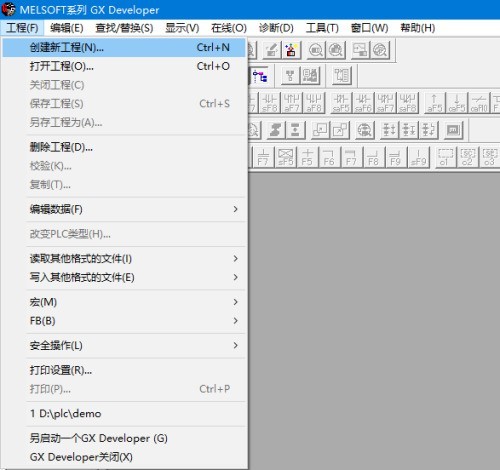

第一步：打开三菱PLC编程软件，在软件菜单栏点击工程->创建新工程。

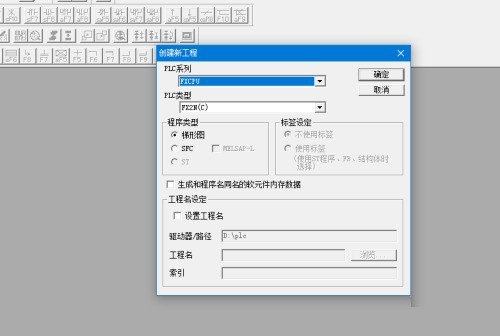

第二步：选择plc的类型及plc的系列，根据自己使用的情况选择。选择梯形图。

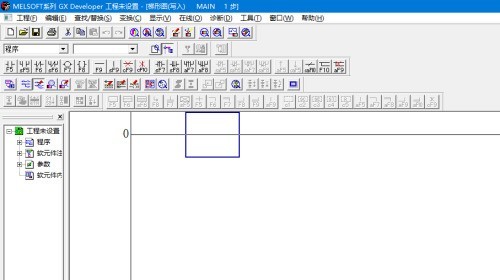

第三步：这样一个项目就创建完成了。在项目中展示的就是我们梯形图的编辑页面。

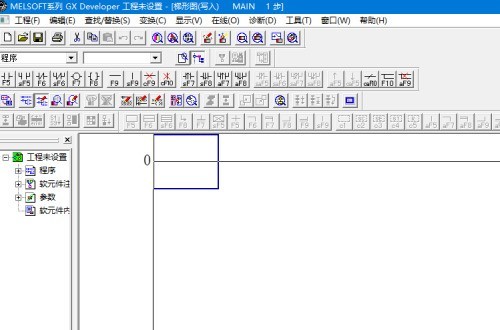

第四步：鼠标点击梯形图的区域，表示选择这块区域，可以在此处放置图形元件。

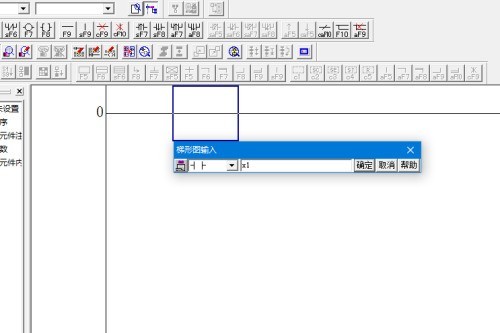

第五步：点击需要放置的图形元件，输入相应的端子信息。

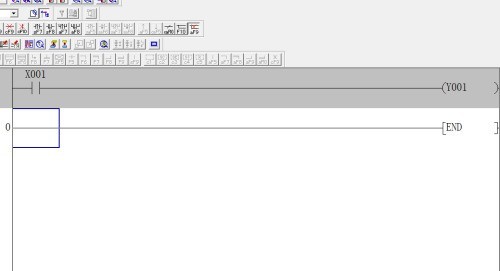

第六步：右侧需要输出端子接收，不能为空。默认有end结束。这样一个简单的梯形图就绘制完成。
以上就是小编给大家带来的三菱PLC编程软件如何绘制plc梯形图的全部内容，希望本文内容能帮助到大家!
